工作原理

当水从入水口进入过滤器滤筒内部,杂质被拦截在过滤筒内壁,过滤后干净的水从出水口流出,当滤筒内壁的杂质较多时,过滤器进出口的压差达到预设值或达到清洗时间或手动控制时,过滤器
将开始自清洗,

自清洗过程包含两个步骤:

1、打开位于过滤器上的自动排污阀;
2、电机带动过滤器滤网内的清洗刷,被滤网所拦截下来的杂质从排污阀排出。清洗时系统不断流,过滤器的整个运行过程由随机配备的一个 智能控制箱来控制,控制方式可选压差、时间、手动

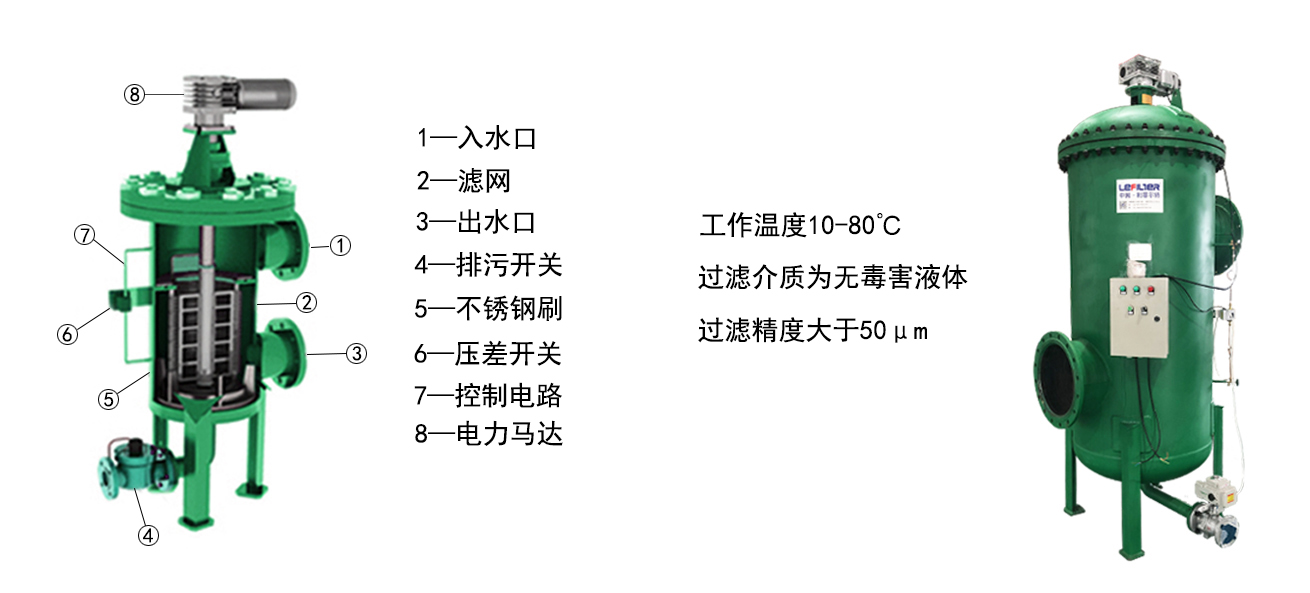

及PLC控制:结构示意图如下:

产品讲解

产品参数

基本参数 基本参数 基本参数
品牌型号: LFZ-300-X 罐体规格: φ325*1200 滤芯品牌: 利菲尔特
工作压力: ≥0.15MPa 过滤精度: ≥50μm 最大可拦截颗粒钢: 4mm
设计压力: 0.6MPa/1.0MPa/1.6MPa/2.5MPa 设计温度: Φ80℃ 流量范围: 100t/h
清洗压差: 0.05MPa 控制系统: 压差与时间并行双控模式 压差发讯器: 压差变送器或压差开关
进出口尺寸: DN80 进出口连接标准: 国标法兰、美标法兰、化工部法兰 滤元类型: 楔形网、金属编织网
滤元材质: 不锈钢 活塞杆材质: 不锈钢/碳钢 壳体接液材质: 不锈钢/碳钢
防腐处理: 环氧树脂 壳体密封材质: 橡胶垫圈/金属缠绕/PTFE 排污阀: 电动阀门/气动阀门
公用供给要求:0.6MPa清洁干燥的压缩空气 110V/220V(标准)/380V/440V AC,24V DC

如何快速选型

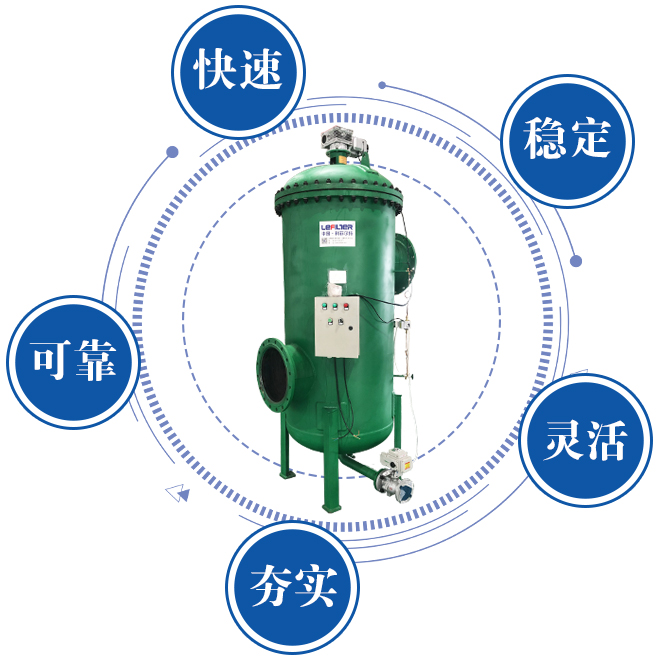

我们的优势

01快速进入作业模式:

清洗排污时不间断供水、清洗时间短,
排污耗水量少,不超过总流量的1%,
可实现在高温暴晒、刮风下雨、天寒地
冻等恶劣环境下工作。

02采用自动控制技术,保证
设备可靠运行:

采用PLC控制柜,过滤、冲洗状态之间能够
自动切换,启动更轻松,运行更可靠。

03免砼基础,降低人工成本:

作业现场只需平整夯实,即可通电作业,
可大幅降低项目成本和现场附件安装成本。

04不同工况灵活选用材质:

关键部件如进水口、出水口、选用合金
铸钢材料,强度高不易形变,内部选用
不锈钢滤网和钢刷,耐高冲击负荷。

05适用于多重水性,
工作效率高:

对水中的各种粘性物质、胶粒及
泥砂等具有非常好的过滤效果,
钢刷强度高,可刷范围大,完全
免人工清洗。

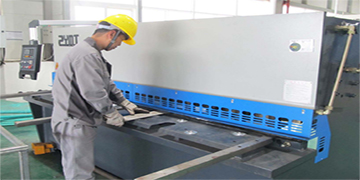

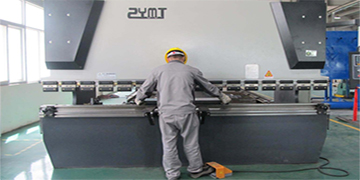

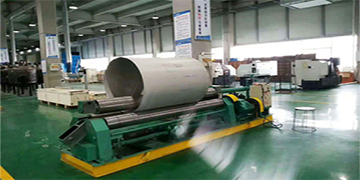

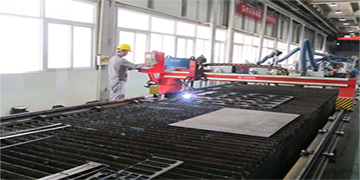

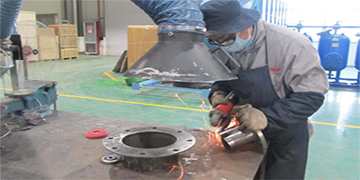

生产工艺

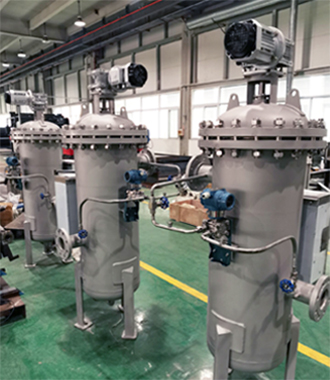

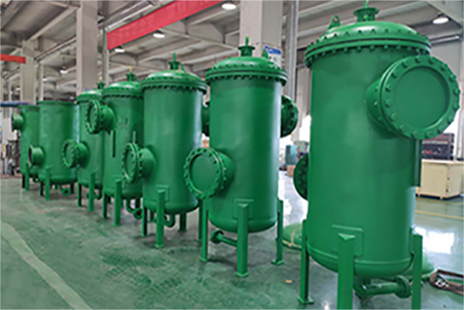

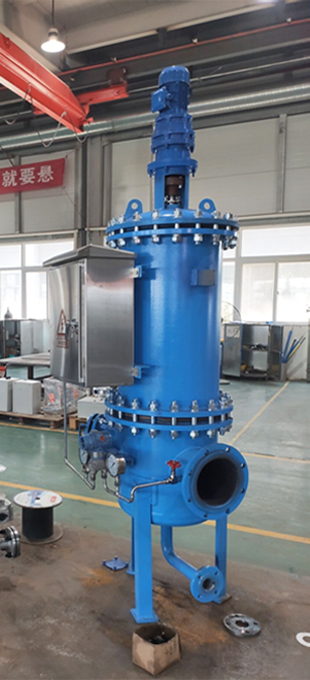

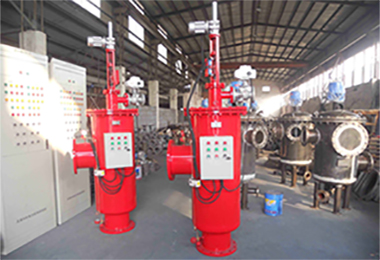

产品实拍

施工案例
