一、产品介绍

直角式自动反冲洗过滤器去除水中的各种粘性物质、胶粒、泥沙及其它机械杂质,确保系统设备的安全可靠。直角式全自动反冲洗过滤器主要由筒体、不锈钢滤网、电动蝶阀及排污装置所组成。主要用于各种闭式循环系统(空调系统、工业冷却系统、取暖系统等)的循环水过滤、净化处理。该过滤器主要是根据进出水压力差进行反冲洗的操作,以达到自清洗滤网的功能。

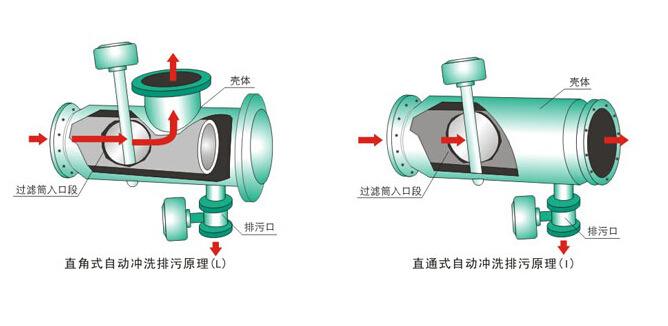

二、工作原理

水由入口进入,首先经过粗滤网滤掉较大颗粒的杂质,然后到达细滤网。在过滤过程中,细滤网逐渐累积水中的脏物、杂质,形成过滤杂质层,由杂质层堆积在细滤网的内侧,因此在细滤网的内、外两侧就形成了一个压差。当水处理器工作时,蝶阀开启,水流由入口进入过滤器,经过滤网过滤流出系统。水处理器需要排污时,关闭蝶阀,打开排污阀,水流经滤网后半段外侧流入内侧,经前半段过滤,部分水流由出口流入系统,剩余水流由滤网后半段外侧流入内侧,经排污口排出,起到反向自动冲洗滤网作用。


三、产数说明
控制方式:压差、时间、手动及PLC

单台最大过滤流量可达4000m /h3

清洗方式:反冲

过滤精度:4000微米- -20微米

清洗时间:10- -200秒可调

最高工作压力≤1.6MPa (特殊可定制)

控制方式:手动

最小工作压力:≥0.1MPa

工作温度≤95C电源: 380V/50Hz
控制电压: AC24V
滤网可选:

钻孔(4000- -800 μ m)

楔形(4000 -800 μ m)
编织复合(800 -20 μ m)

四、安装与使用:

  1、安装简单,只需按照设备筒体上箭头指示进水方向连接在管路上;
  2、设计、安装时应尽量考虑排污口在下部,便于杂物的顺利排放;
  3、排污管就近接入排水沟,且应保持排污顺畅;
  4、为便于观察系统工况和日常操作,应在进、出口安装压力表和手动阀门;
