  • 多介质过滤器的使用操作说明书

    作者:利菲尔特 发布日期:2019-06-25 关注次数: 二维码分享

    多介质过滤器的使用操作说明书

    1. 系统说明

    1.1系统设计依据及要求
    参考数据:《生活饮用水卫生规程》、《地表水环境质量标准》、《给水排水设计手册》、《水处理工程师手册》、及业主提供的资料及要求;
    原水水质:地表水;
    原水流量:    m3/h
    出水水质:
    产水量:     m3/h
    1.2系统具体情况介绍
    系统配置:预处理、消毒,以及相关的附助设备;
    系统产水用途:农村生活饮用水;
    系统运行班次:连续运行;
    供水方式:连续供水,供水量    m3/h
    运行方式:系统为手动操作控制调节;
    工程交接:
    进水验收接口:原水泵进水口;
    出水验收接口:缓释消毒器出水口;
    场地要求:300毫米厚混凝土地面。
    1.3工艺流程

    2. 产品说明

    2.1预处理部分
    2.1.1、产品介绍
    石英砂过滤器,它是利用石英沙作为过滤介质,在一定的压力下,把浊度较高的水通过一定厚度的粒状或非粒的石英砂过滤,有效的截留除去水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等,最终达到降低水浊度、净化水质效果的一种高效过滤设备。常用滤料有石英砂、活性碳、无烟煤、锰砂等。广泛运用到农业灌溉、化工、石油、冶金、工矿等各行业。
    2.1.2 作用特点及工作原理
    (1)石英砂过滤器的作用
      石英砂滤器是一种压力式过滤器,利用过滤器内所填充的精制石英砂滤料,当进水自上而下流经滤层时,水中的悬浮物及粘胶质颗粒被去除,从而使水的浊度降低。
    (2)石英砂过滤器主要特点
      石英砂过滤器设备结构简单、运行可以实现自动控制、处理流量大、反冲次数少、过滤效率高、阻力小、操作维修方便等特点。
      本产品可分为手动型。手动型主要是通过阀门的调节来控制过滤器的运行、正洗、反洗;罐体材质可分为不锈钢罐,罐体规格
     (3)石英砂过滤工作原理
      石英砂过滤器是利用一种或几种过滤介质,常温操作、耐酸碱、氧化,PH适用范围为2-13。系统配置完善的保护装置和监测仪表,且具有反冲洗功能,泥垢等污染物很快被冲走,耗水量少,按用户要求可设置全自动功能。在一定的压力下,使原液通过该介质的触絮凝、吸附、截留,去除杂质,从而达到过滤的目的。其内装的填料一般为:石英砂滤料,填料高度一般1000-1100mm之间。
    当机械过滤器因截留过量的机械杂质而影响其正常工作,则可用反冲洗的方法来进行清洗。利用逆向进水,使过滤器内滤料层松动,可使粘附于滤料表面的截留物剥离并被反冲水流带走,有利于排除滤层中的沉渣、悬浮物等,并防止滤料板结,使其充分恢复截污能力,从而达到清洗的目的。反洗以进出口压差参数设置来控制反冲洗周期,经验得知一般为2~3天,具体须视原水浊度而定。
       机械过滤器采用5组操作阀,过滤器的启运、正洗、反洗、停机等工序均是手动/自动控制操作。
    当机械过滤器运行至进出口压差为0.07-0.1MPa左右时,须进行反洗。
    4)石英砂过滤技术参数
    工作压力:<0.6Mpa
    进水浊度:<10mg/L。
    出水浊度:<3~5mg/L。
    工作温度: 5-40℃
    运行流速: 8~12m/h
    反洗强度: 12~15L/m2·s
    填料高度: 1000-1100mm


     3. 系统运行操作说明

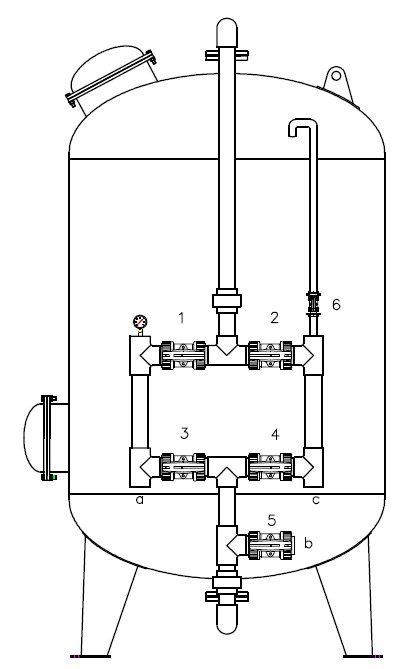

    设备示意图
       a:进水口           b:出水口           c:排水口
       1:进水阀           2:反洗排放阀       3:反洗阀
       4:正洗排放阀       5:出水阀            6:排气阀
    3.1开机准备
    a. 检查过滤器本体及附属的各种阀门、管路、仪表和各种设备附件是否完好;
    b. 检查原水泵、电气设备、各种现场仪表及各种附属设施是否完好;
    c. 确认各种排放、正洗、反洗等阀门已关闭;
    d. 过滤器排气阀门见水后关闭;
    3.2 开机运行
    运行工作流程:
    初次开机:排气 →冲洗 →反洗(二) →正洗 → 待机
    平时运行:制水→ 反洗(一) →正洗 →运行(制水)
    注:长时间停运后开车,应从反冲洗(一)工序开始。
    3.2.1 排气、冲洗
    初次调试时由于设备内部存有空气,故设排气步序。慢慢打开石英砂过滤器进水阀1、排气阀6,至排气阀出水后,关闭排气阀1,打开正洗排放阀4备用。
    设备初始运行时各过滤层无法及时形成,故过滤效果不佳,因此设冲洗步序。打开过滤器进水阀1、正洗排放阀4,运行至出水浊度≤2mg/L。
    以上二步在今后的运行中将不再进行。
    3.2.2 反洗
    反洗(反冲洗周期暂定为1次/2天,具体情况在调整)
    当过滤器进出口压差△P≥0.07-0.1MPa时,过滤器需反洗,反洗时开启反洗排放阀2、反洗阀3,关闭进水阀1、出水阀5、正洗排放阀4,水从下排口c流出。反洗流量一般控制滤料不被冲出为准,一般为运行时的1.5-2倍左右。反洗到进水和出水的透明度相近时反洗结束(时间一般为10~20分)。反洗结束时,反洗流量逐渐减小(调节阀3),以利于滤料按颗粒大小分层沉降。
    3.2.3 正洗
    反洗完毕后,关闭反洗阀3、反洗排放阀2,开启进水阀1、正洗排放阀4,滤料开始正洗。正洗流量为运行时流量,时间一般为10~20分钟,到出水清澈透明时正洗完毕,设备可继续投入运行。
    3.2.4 运行
    正反洗结束,滤器进入工作状态,然后关闭下排阀4(进水阀1开启状态),并开启出水阀5,滤器可投入运行。

    4. 维护保养

    4.1 安装准备阶段检查
    设备及附件在本公司已进行严格的质量检查,经检验合格后发货。因此对组装成形的设备及附件不作不必要的拆卸和打开。但应认真对照发货清单。清点、检查货物,以便安装工序顺利进行。设备等在运输或开箱时,发现已有涂漆、防锈层损坏,应进行必要的修补。安装时,在设备本体表面不允许进行电焊、气割作业,以保证内部橡胶衬层不被烧坏。
    4.2 试车准备阶段检查
    设备在安装、配管、仪表工程全部完工,并在对设备本体及配管的清洗工作结束后,应按照下列检查项目进行检查、维护。(见表一)
    4.3 试车运行调试阶段检查
    上述准备阶段的检查结束后,除要求进行试车外,还必须对下列项目进行检查。(见表二)
    4.4 日常运行检查
    经过试车、调试进入正常生产后,操作人员每天要定期巡回检查设备现场。把巡回检查的结果如实记录下来,与运行记录一起给予总结,作为定期维修的资料。(见表三)
    4.5 定期检查
    正常生产一年以后,设备要进行定期检查,定期检查是为了保证第二年一年之内无事故地安全运行。
    为了缩短定期检查的停车时间,在检查人员和检修工人人数许可的情况下,尽量与水站其它设备装置的检查同时进行。检查时如发现有异常,一定要及时处理,并给予解决。(见表四)

    表一
    检查时间 检查项目 判断标准 保养维修
    填  料
    填充前
    水压试验 人孔及各进出水口法兰部位等处不漏水 有漏水,卸压后拧紧该部位的紧固件
    内部衬胶层检查 衬胶层没有异常及脏污   衬胶层有异常要进行修补、有脏污要清洗干净
    内部零部件安装状态验证 a.顶部布水装置水平安装不倾斜
    b.集水装置上填料平铺整齐,石英砂无泄漏
    c.所有零部件的紧固件不松动、无遗漏
    a.倾斜安装易发生偏流,必须纠正
    b.铺平石英砂,使之履盖集水装置
    c.紧固件松动须重新紧固及拧紧,遗漏件及时补上
    填  料
    填充前
    内部是否清扫干净   无任何异物   彻底清扫干净
    充水工作
    或水压试验
    阀门的开闭检查   各个阀门按照操作工序表所列程序动作正常开闭,回转灵活,无异常声响   动作不正常,检查原因予以纠正;转动不灵活可加入润滑油
    阀门的泄漏检查   阀门的阀盖、法兰、密封垫等部件无泄漏   有泄漏,可拧紧该部位的紧固件


    表二
    检查时间 检查项目 判断标准 保养维修
    试  车
    启动前
    填料是否
    填充
      按照规定数量、要求填充各级别石英砂   填料未填充,按要求填充
    试  车
    启动后
    各部分是否有泄漏   无泄漏现象   有泄漏须停车,卸压后拧紧泄漏处紧固件
    检查各个
    阀门开度
      检查流量计等以调整各个阀门开度   根据运行说明要领检查后,记录阀开位置
    检查各处
    压力值
      各个压力表点压力示值正常   压力异常,及时采取处理措施

     表三
    检查周期 检查项目 检查方法或检查点 备注






    检查有否漏水 设备的各密封部位及附属阀门等各处是否漏水 如有漏水,找出漏水点位置及原因,及时止漏
    检查有否振动 阀门开闭时是否有不正常的振动 如有振动,查明原因,及时采取解决措施
    检查各
    压力点
    检查各压力点压力表的示值,验证有无不正常压力 如有异常压力,对照相关资料,查明原因
    检查流量 检查流量计示值,验证其是否表示正常流量 如流量表示不正常,及时查明原因,排除故障

    表四
    序 号 检查项目 检查方法、检查、其它
    1 填料检查 检查石英砂滤料,如石英砂污染严重,则应全部予以更换
    2 橡胶衬里层检查  无此项
    3 内部紧固件检查 检查滤器内的螺栓螺母等紧固件,如有松动应重新拧紧
    4 内部清洗   水冲洗后用废布条把滤器内部清洗干净
    5 重新装填滤料   按规定数量、要求向滤器内重新装填滤料,测量填料量是否达到所需量,补充不足部分(一般1年添加一次,3年更换一次石英砂滤料)
    6 人孔密封垫
    检查
      检查人孔密封垫是否变形,如有变形应予以更换,把螺栓螺母浸在清洗油内,彻底除锈;安装人孔盖时螺栓螺母要涂上黄油
