全自动自清洗过滤器的结构组成

日期:2022-05-28浏览: 来源:利菲尔特

自清洗过滤器的结构组成 :

自清洗过滤器由壳体、金属滤网、电机、反冲洗机构、电控箱、减速机、电动阀门和差压控制器、吸污器、水利马达、活塞、排污阀等部分组成。这种自清洗过滤器的壳体内的横隔板将其内腔分为上、下两腔,上腔内配有多个过滤芯,这样充分利用了过滤空间,显著缩小了过滤器体积,下腔内安装有反冲洗吸盘。工作时,浊液经入口进入过滤器下腔,又经隔板孔进入滤芯的内腔,大于过滤芯缝隙的杂质被截留,净液穿过缝隙到达上腔,最后从出口送出。水自入水口进入经过粗、细滤网过滤,然后流向出口。在过滤过程中,细滤网表面逐渐积累水中的杂质,形成过滤杂质层。由于杂质堆积在细滤网的内侧,因此在细滤网的内、外两侧就形成了一个压力差。当压差达到系统预设值时,自动清洗功能被启动,此间系统的供水不中断,反冲洗阀或者排污阀打开,污水由排污阀排出。此时水力马达室及集污器内的压力大幅下降,由此通过吸咀吸污总成开始吸污过程。与此同时电机带动集污器绕轴进行旋转做轴向运动将整个细滤网内表面完全清洗干净。


自清洗过滤器的清洗方式介绍:

自清洗过滤器的清洗有两种控制方式:自动控制和手动控制。自动控制:自动控制有定时和压差两个方式。在过滤时间定时器上设定过滤时间,当过滤时间到,启动排污,排污时间由排污时间定时器设定;同时控制系统实时将系统压差与用户设定的压差相比较,当系统压差达到设定压差时,过滤器也进行清洗排污,排污时间由排污时间定时器设定;排污时间到,停止清洗,系统恢复至其初始状态,为下一个过滤工序作好准备。手动控制:将操作面板上的手动/自动选择开关拨到手动位置,过滤器进行排污。自清洗过滤器可以有效地去除工业循环水中水中机械杂质。废水,循环水的过滤,乳化液的再生,管道过滤器废油过滤处理,冶金行业的炼铁、炼钢、轧钢、连铸水、高炉水、动力系统等。功能可去除水中泥沙、粘土、铁锈、悬浮物、藻类、生物粘泥、腐蚀产物、大分子细菌、有机物及其它微小颗粒等杂质,达到水质净化的目的。

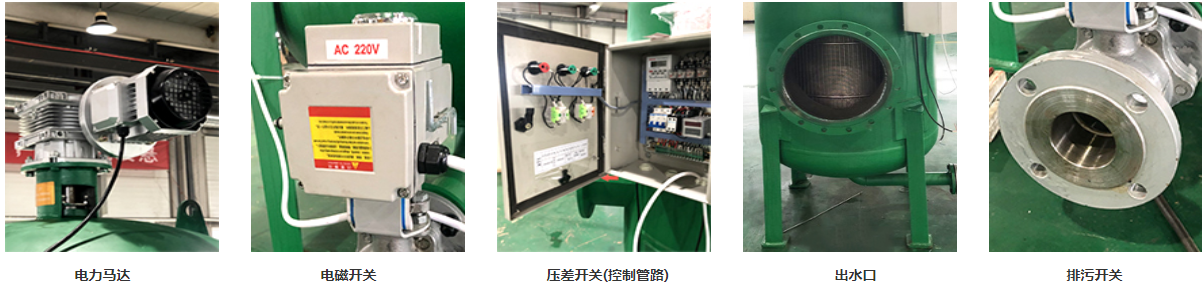

自清洗过滤器的细节实拍:
