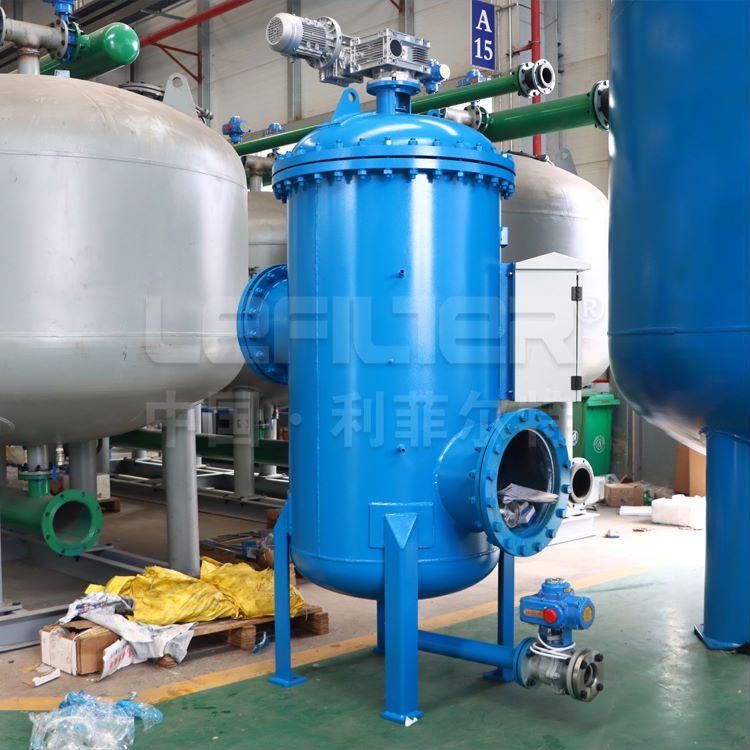

多柱自清洗过滤器由罐体、多组过滤柱（楔形网 / 烧结网，精度 10–3000μm）、反冲洗旋转机构（吸盘 / 封盘）、驱动单元（电机 / 减速器）、压差控制器、PLC 电控箱与排污阀等组成。待处理原水从进口进入浑水区，经过滤柱内壁向外过滤，清水汇入清水区后由出口排出；通过压差（通常 0.05–0.1MPa）或定时触发，逐柱自动反洗排污，无需停机拆洗，反洗耗水量仅占总水量 0.5% 以内，适配冶金、化工、冷却塔循环水等连续用水场景。

反洗流程与原理

采用 “吸吮式负压反洗 + 机械定位”，利用系统自身清水完成清洗，无需外接清洗系统：

触发条件：当某过滤柱进出口压差达设定值（0.05–0.1MPa）或定时时间到，PLC 启动反洗程序。

定位与密封：减速电机驱动转臂旋转，定位盘使吸盘精准对准待洗柱；封盘密封该柱上端，形成独立清洗腔。

负压冲洗：排污阀打开，吸盘内侧形成低于外侧的负压区（反洗压差为过滤压差的 3–4 倍），迫使清水从外侧反向流入内侧，剥离并携带杂质进入吸盘。

排污与复位：杂质随反洗水经排污阀排出，单柱清洗 5–8 秒后关闭排污阀，吸盘转至下一根柱；已洗柱迅速恢复过滤，进入下一轮循环。
