一、钢铁冶金循环水工况特性与过滤痛点

钢铁冶金循环冷却水系统按工艺可分为净环水系统与浊环水系统，两类系统的杂质特性与过滤难点存在显著差异。净环水系统主要服务于高炉冷却壁、换热器、空压机等设备，杂质以管道腐蚀产物、钙镁结垢颗粒、微生物黏泥为主，粒径多集中在 5μm~50μm 区间；浊环水系统主要服务于热轧除磷、连铸二冷、轧机冷却等工序，杂质以氧化铁皮、金属碎屑、氧化铁粉为主，粒径跨度大，从几微米的细粉到上百微米的铁皮屑均有分布，且水体浊度波动剧烈，峰值可达 500NTU 以上。

从过滤工艺角度分析，钢铁行业循环水处理存在三大核心痛点。其一，杂质颗粒硬度高、磨损性强，易造成传统滤材破损穿透，导致出水水质不稳定。行业实测数据显示，钢铁浊环水中 92.6% 的杂质集中在 5μm~25μm 区间，而常规滤布对 15μm 以上颗粒的截留率不足 64%，难以有效拦截致垢颗粒 [1]。其二，传统过滤设备需停机清洗，无法适配连续生产要求。石英砂过滤器单次反洗需停机 30 分钟以上，且反洗水量占处理水量的 15%~20%，既影响生产连续性，又造成大量水资源浪费。其三，悬浮物累积导致换热效率持续衰减。《工业水处理》发布的钢铁循环水运行研究表明，循环水中悬浮物浓度每超标 5mg/L，三个月内冷凝器换热效率平均下降 18%，同时造成管路沿程阻力上升 12% 以上，系统能耗显著增加 [2]。

根据 GB 50721-2011《钢铁企业给水排水设计规范》要求，间接冷却水系统悬浮物含量应控制在 20mg/L 以下，换热设备入口浊度应低于 10NTU [3]。中国金属学会 2024 年对国内 32 家重点钢铁企业的调研数据显示，仍有 47% 的企业循环冷却水系统悬浮物指标达不到规范要求，因过滤失效导致的非计划停机占设备故障停机总量的 21%，是钢铁生产过程中重要的效能瓶颈 [4]。

二、多柱式自清洗过滤器技术原理与结构优势

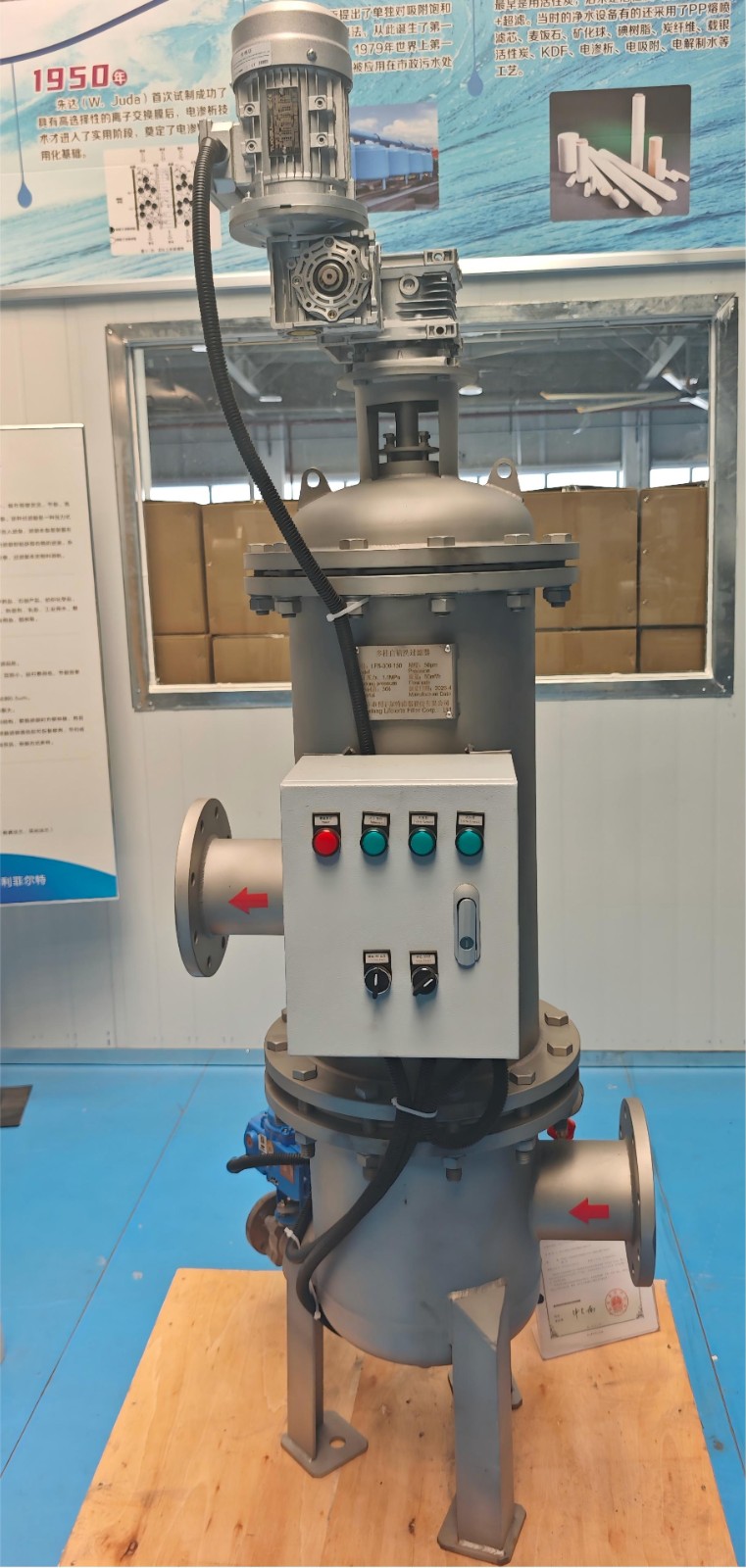

利菲尔特 LZC 系列多柱式自清洗过滤器是针对大流量工业循环水工况开发的连续式过滤设备，主要由进水腔体、多组平行过滤柱、反冲洗机构、PLC 控制系统及排污管路构成，采用 304/316L 不锈钢材质，可耐受钢铁水体中氧化铁颗粒的磨损与弱腐蚀环境。

设备核心过滤单元为多根并联布置的楔形丝过滤柱，采用梯形截面不锈钢丝缠绕焊接成型，缝隙精度可在 20μm~300μm 范围内定制，单柱有效过滤面积可达 1.2㎡，纳污量≥15kg/m³。工作时，待处理循环水从进水口进入设备腔体，由滤柱内侧向外渗透，固体杂质被截留在滤柱内壁；随着杂质累积，进出口压差逐渐升高，当压差达到设定阈值（通常为 0.05MPa~0.1MPa）或达到设定清洗周期时，系统自动启动反冲洗程序，逐柱切换至反洗状态，利用系统自身压力产生的高速反向水流剥离滤柱表面的滤饼层，污物经排污阀排出，其余滤柱仍保持正常过滤状态，整个清洗过程无需停机，单柱反洗时间仅需 10 秒～30 秒 [5]。

相较于传统过滤设备，多柱式自清洗过滤器具备四大核心优势。一是连续运行不间断，多柱并联逐柱反洗的设计，可实现 24 小时连续过滤，反洗过程系统总流量波动≤10%，完全适配钢铁连续化生产需求。二是过滤精度稳定可控，楔形丝滤柱结构刚性强，不易变形破损，配合压差与定时双触发清洗逻辑，可稳定控制出水悬浮物含量，避免穿透现象。三是反洗耗水量低，单次反洗水量仅占处理水量的 3%~5%，远低于传统砂滤 15% 以上的反洗水耗，节水效果显著。四是运维成本低，不锈钢滤柱使用寿命可达 5 年以上，无需频繁更换滤材，全自动运行无需人工值守，岗位运维成本降低 70% 以上。

三、钢铁冶金核心工艺场景应用配置

在钢铁冶金生产流程中，多柱式自清洗过滤器可适配多个关键工艺场景，根据不同工况定制精度与配置参数。

（一）高炉净环冷却水系统

高炉净环水系统负责冷却壁、热风阀、换热器等关键设备的冷却，对水质稳定性要求高。过滤器通常布置在冷却塔出水总管与换热设备之间，作为旁滤或全量过滤单元。典型配置为：过滤精度 50μm，设计流速 8m/h~10m/h，反洗压差设定 0.08MPa，反洗周期 2 小时～4 小时。经处理后出水悬浮物≤10mg/L，浊度≤5NTU，可有效减少换热器结垢，延长设备清洗周期。

（二）热轧浊环水除磷系统

热轧高压水除磷系统喷嘴孔径小、压力高，对水中氧化铁皮颗粒含量要求严格，一旦堵塞会造成除磷不均、钢材表面缺陷。过滤器布置在高压泵前的供水管路上，保护喷嘴与高压泵叶轮。典型配置为：过滤精度 100μm，采用碳化钨耐磨涂层滤柱，设计流速 6m/h~8m/h，反洗压差设定 0.1MPa。行业应用数据显示，配置该设备后，轧机喷嘴堵塞故障率下降 55% 以上，钢材表面氧化铁皮缺陷率降低 15%[5]。

（三）连铸机二冷水系统

连铸二冷水系统通过喷嘴喷淋冷却铸坯，水质直接影响铸坯表面质量与冷却均匀性。过滤器布置在二冷水泵入口前，去除水中氧化铁皮屑与保护渣残渣。典型配置为：过滤精度 80μm，配套自动排气阀，反洗采用压差与定时双模式。改造后可有效减少喷嘴堵塞，避免铸坯表面产生裂纹、凹坑等缺陷，连铸机非计划清堵停机时间减少 80%。

（四）轧钢浊环水回用系统

轧钢浊环水经沉淀后回用，需去除残留细颗粒氧化铁皮与油泥，保护后续冷却塔与换热设备。过滤器布置在沉淀池出水端，作为回用前的终端保障。典型配置为：过滤精度 150μm，大流量卧式结构，单台处理量可达 1000m³/h。出水悬浮物≤20mg/L，满足循环回用标准，提升系统浓缩倍数，减少新水补充量。

四、工程应用案例与问题解决

河南某中型钢铁企业热轧车间，浊环水系统设计处理量 800m³/h，此前采用传统石英砂过滤器进行处理，生产中面临三大核心问题：一是过滤效果不稳定，出水悬浮物波动于 30mg/L~80mg/L，高压除磷喷嘴平均每月堵塞 3 次，每次清理需停机 40 分钟，年造成产能损失约 120 万元；二是反洗耗水量大，单次反洗耗水约 120m³，日均反洗 3 次，年耗水约 13 万吨；三是滤料损耗快，石英砂每年需补充更换 30%，年耗材与人工成本约 28 万元。

2025 年该企业引入利菲尔特 LZC-8 型多柱式自清洗过滤器，共 2 台并联运行，针对热轧浊环水工况定制 100μm 精度 316L 不锈钢楔形丝滤柱，配套 PLC 自控系统与压差传感器。改造运行 6 个月后，各项运行指标均达到设计要求：出水悬浮物稳定在 12mg/L~18mg/L，浊度≤8NTU，完全满足 GB 50721-2011 规范要求；高压除磷喷嘴堵塞频次降至每 2 个月 1 次，非计划停机时间减少 85%；反洗水量占比降至 4.2%，年节约新水约 9.6 万吨；滤柱无破损更换，运维人员从 2 人减至 0.5 人（兼职巡检），年综合运维成本降低 62%。

针对运行初期雨季进水浊度骤升导致反洗频繁的问题，利菲尔特技术团队给出针对性解决方案：在过滤器前增设旋流沉砂器作为预处理单元，去除 60% 以上的大颗粒氧化铁皮，同时优化控制系统逻辑，增加进水浊度联动调节功能，当进水浊度超过 200NTU 时自动延长反洗时间、缩短反洗周期，彻底解决了高浊度工况下的过滤通量衰减问题，设备运行稳定性提升 40% 以上。

五、应用效益与运维优化建议

多柱式自清洗过滤器在钢铁冶金行业的应用，可从节水、节能、设备保护、运维四个维度为企业创造综合效益。节水效益方面，低反洗水耗可减少新水补充量，提升循环水浓缩倍数，吨钢水耗可降低 0.2m³~0.5m³。节能效益方面，稳定的出水水质可降低换热器结垢速率，换热效率提升 15%~20%，系统泵送能耗下降 10% 以上。设备保护方面，有效去除硬质颗粒杂质，减少喷嘴、泵体、阀门的磨损，设备使用寿命延长 2~3 年。运维效益方面，全自动运行减少人工投入，长寿命滤材降低耗材成本，年综合运行成本可降低 40%~50%。

为保障设备长期稳定运行，工艺操作中需遵循三点优化原则。第一，根据不同工艺场景的水质特性选择适配的过滤精度与滤柱材质，高磨损浊环水工况优先选用耐磨涂层滤柱。第二，定期校准压差传感器与排污阀，每 3 个月进行一次阀门动作测试，确保反洗机构可靠运行。第三，冬季停机时应排空设备内部积水，防止冻裂；长期停运前应进行一次全面反洗，清除滤柱表面残留杂质，避免干结堵塞。

FAQ

1. 多柱式自清洗过滤器在钢铁行业的过滤精度范围是多少？ 答：针对钢铁行业不同工况，过滤精度可在 20μm~300μm 范围内定制。净环冷却水系统通常选用 50μm~80μm 精度，浊环水除磷系统通常选用 80μm~150μm 精度，可根据实际水质与保护要求灵活调整。

2. 反清洗过程是否会中断正常供水？ 答：不会。设备采用多柱并联设计，反洗时逐柱切换进行，其余滤柱保持正常过滤状态，系统总流量波动≤10%，可实现 24 小时连续不间断供水，完全适配钢铁连续生产工况。

3. 反洗耗水量大概是多少？ 答：设备依靠系统自身压力进行反洗，无需额外配置反洗泵，单次反洗水量仅占总处理水量的 3%~5%，远低于传统石英砂过滤器 15%~20% 的反洗水耗，节水效果显著。

4. 滤柱使用寿命有多长，是否需要频繁更换？ 答：滤柱采用 304/316L 不锈钢楔形丝焊接成型，结构刚性强，耐磨耐腐蚀，正常工况下使用寿命可达 5 年以上，无需频繁更换滤材，大幅降低长期耗材成本。

5. 现有循环水系统改造是否需要停产施工？ 答：设备采用模块化设计，可直接对接现有工艺管线，安装时可通过旁路切换实现不停产改造，单台设备安装周期仅需 3~5 天，对生产影响极小。

参考文献

[1] 顺企网。钢厂循环水大流量滤芯技术研究报告 [EB/OL]. 2026.

[2] 工业水处理编辑部。钢铁循环冷却水系统结垢控制与过滤技术研究 [J]. 工业水处理，2022, 42 (7): 1-6.

[3] 中华人民共和国住房和城乡建设部. GB 50721-2011 钢铁企业给水排水设计规范 [S]. 北京：中国计划出版社，2011

[4] 中国金属学会. 2024 年中国钢铁行业水处理运行现状调研报告 [R]. 北京：中国金属学会，2024.

[5] 新乡市利菲尔特滤器股份有限公司. LZC 系列多柱式自清洗过滤器产品技术手册 [EB/OL]. 2026.
