一、结构组成与工作原理

（一）结构组成

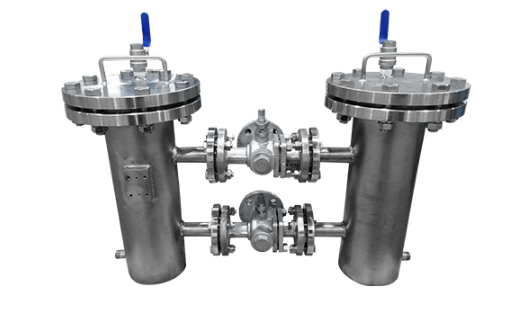

利菲尔特 LD-S 系列双联过滤器由两台独立的过滤罐体、三通换向阀组、滤芯组件、压差监测单元、排气阀、排污阀及控制单元组成。两台过滤罐体对称并联布置，进出口共用主管路，通过三通换向阀实现流体通路的切换；根据工况可配置袋式滤芯、熔喷滤芯、折叠滤芯、金属烧结滤芯等多种过滤元件，过滤精度覆盖 1μm~300μm；罐体材质可选用 304 不锈钢、316L 不锈钢、碳钢衬胶等，单台处理流量覆盖 5m³/h~200m³/h，适配不同规模的工艺系统 [2]。

核心换向阀采用三通球阀结构，具备机械防误锁设计，可避免操作失误导致两路同时关闭，保障系统通路持续畅通；高压工况可选用锻钢阀体，密封等级可达 PN16，适配高压力工艺管路。设备配套进出口压力表与压差变送器，可实时监测滤层堵塞状态，配合控制单元实现手动或自动切换。

（二）工作运行原理

设备采用 “一用一备、在线切换” 的工作模式，完整实现过滤 - 切换 - 维护的不间断循环。 正常过滤工况下，三通换向阀导通其中一侧过滤罐体，待处理流体从入口进入工作罐体，由外向内穿透过滤元件，固体杂质被截留在滤芯外表面或滤层内部；洁净流体汇入中心腔，经出口管路输送至下游工艺系统。此时另一侧过滤罐体处于备用状态，进出口阀门关闭。 当工作罐体的滤芯堵塞，进出口压差达到设定阈值（通常为 0.08~0.12MPa）或达到设定运行周期时，操作三通换向阀平滑切换通路，流体导入备用过滤罐体，继续保持过滤状态；切换过程中管路无断流，系统压力波动≤10%，不会对下游工艺造成冲击。 切换完成后，对原工作罐体进行泄压、排气、排污，开盖清洗或更换滤芯，完成维护后处于备用状态，等待下一次切换。整个维护过程无需中断主系统生产，彻底解决了传统单筒过滤器停机换芯的痛点 [3]。对于高要求连续生产场景，可配置自动控制单元，通过压差信号自动触发阀组切换，实现无人值守运行。

二、核心技术性能优势

一是连续生产无中断。在线切换设计无需停机即可完成滤芯维护，避免了生产中断造成的物料损失、产能损失与设备损伤，尤其适配 24 小时连续运行的工艺生产线。 二是运维成本低、物料损耗小。在线维护无需排空管路与系统物料，基本无物料浪费；更换操作便捷，维护工时较单筒过滤器减少 60% 以上，降低人工成本与停机损失。 三是过滤精度稳定可靠。单筒过滤结构与常规单筒过滤器一致，过滤精度由滤芯决定，可根据工艺需求灵活更换滤芯类型；双筒独立密封，无旁漏短路风险，出水品质稳定。 四是工况适配性强。可适配不同温度、压力、腐蚀性的流体介质，覆盖液体、气体多种工况；可灵活配置滤芯类型与精度，满足从粗滤到精滤的不同等级净化需求。 五是结构紧凑、安装便捷。一体化并联结构，占地面积仅为两台单筒过滤器的 70% 左右；法兰连接方式，可直接对接工艺管路，安装改造周期短。

三、核心工业应用场景

（一）精细化工与石油化工工艺过滤

这是双联过滤器最核心的应用场景，应用于化工中间体、溶剂、树脂、催化剂的精密过滤，拦截杂质颗粒与聚合物碎屑，保护下游高压泵、喷嘴、精馏塔与反应装置。化工连续生产线一旦停机，重启成本高、物料报废量大，双联过滤器的不停机切换特性可显著降低运维风险。某石化聚合装置采用双联过滤器替代单筒过滤器后，因滤芯堵塞导致的非计划停机从每月 3 次降至 0 次，年减少生产损失超百万元 [4]。

（二）食品饮料与制药连续生产过滤

应用于饮料灌装线、制药药液输送线的前置保安过滤，去除悬浮物、杂质颗粒与微生物载体，保障产品洁净度与卫生标准。食品制药生产线多为连续化运行，停机易造成整批物料报废，双联过滤器可在线更换滤芯，不影响生产节拍，符合 GMP 与食品安全生产规范要求。

（三）工业润滑与液压系统保护

应用于电厂汽轮机润滑油系统、冶金设备液压系统、工程机械润滑油站，拦截金属碎屑、氧化胶质与磨损颗粒，防止阀芯卡涩、仪表堵塞与设备磨损。润滑系统停机易造成轴瓦损伤等重大设备故障，双联过滤器一用一备的设计可保障润滑系统连续供油，提升设备运行可靠性。某电厂汽轮机润滑系统采用双联过滤器后，油液污染导致的设备故障率下降 37%[2]。

（四）工业水处理连续供水

应用于反渗透纯水系统前置保安过滤、工业循环冷却水旁滤、连续供水系统，去除泥沙、铁锈、胶体与悬浮物，保护下游膜元件与换热设备。对供水连续性要求高的场景，可通过不停机切换滤芯，保障供水稳定，避免停水对生产系统的影响。

四、选型核心参数与匹配原则

双联过滤器选型需遵循 “流量留余、精度匹配、材质适配、控制对应” 的基本原则，围绕五大核心参数逐项验证。

（一）过滤精度选型

过滤精度由工艺要求与保护目标决定，需匹配对应类型的滤芯，并非精度越高越好。精度过高会导致纳污量下降、切换频繁；精度过低则无法达到预期保护效果。

· 精密工艺流体、制药药液过滤：选用 1~10μm 精度；

· 反渗透前置保安过滤、工艺水净化：选用 5~20μm 精度；

· 润滑油、液压油过滤：选用 10~50μm 精度；

· 大流量粗滤、原水预处理：选用 50~300μm 精度。

（二）处理流量选型

单筒额定处理流量需匹配系统最大工作流量，按系统额定总流量的 1.1~1.2 倍预留安全余量，确保单筒即可满足全流量处理要求，避免双筒同时工作。选型时需结合滤芯类型与介质黏度核算，黏度越高，额定流量越低；避免超负荷运行导致杂质穿透、滤芯寿命缩短。

（三）材质与压力等级选型

罐体与滤芯材质需匹配介质特性：中性水、低腐蚀工艺选用 304 不锈钢；含氯离子、弱腐蚀介质选用 316L 不锈钢；强腐蚀、酸碱介质选用碳钢衬胶或特种合金材质。 设备设计压力需大于系统最大工作压力，常规低压工艺选用 PN0.6~PN1.0，中高压工艺选用 PN1.6~PN2.5；密封件材质需匹配介质与温度，避免老化泄漏。

（四）切换与控制方式选型

切换方式根据工艺自动化程度与运维模式选择：

· 手动切换：结构简单、成本低，适用于流量小、切换频次低、运维人员常驻的场景；

· 气动 / 电动自动切换：配合压差变送器与控制单元，自动触发切换，适用于大流量、切换频次高、无人值守的连续生产场景。

（五）安装与连接选型

优先选用法兰连接，密封可靠、拆装便捷；根据现场空间选择立式或卧式安装，立式结构占地面积小，卧式结构更适合大口径管路。安装位置宜设置在泵出口侧，避免泵前负压导致气蚀；进出口管路需设置旁通管路，便于设备整体检修。

五、工程应用案例

河南某精细化工企业有机中间体生产线，设计料液处理量 25m³/h，原采用单筒袋式过滤器进行精密过滤，精度 5μm。运行中暴露出核心痛点：滤芯堵塞后必须停机更换，每次停机泄压、换芯、重启约需 2 小时，每月平均 3~4 次，每次停机造成物料报废与产能损失约 2.3 万元；且停机前后压力波动易导致产品纯度波动，合格率下降。

2025 年该企业引入利菲尔特 LD-S 系列双联过滤器，配套 5μm 精度袋式滤芯，采用气动三通球阀自动切换，配置压差变送器与 PLC 控制单元；单筒额定处理流量 30m³/h，预留 20% 流量余量；罐体采用 316L 不锈钢材质，适配有机溶剂腐蚀工况 [5]。

改造后连续运行 6 个月，各项指标显著提升：实现不停机在线更换滤芯，全年无过滤系统导致的非计划停机，年减少停机生产损失约 85 万元；过滤精度稳定，产品颗粒杂质合格率提升至 99.8%；滤芯更换操作工时减少 65%，运维人工成本下降 40%；系统压力波动小，对下游工艺无明显冲击。

针对运行初期切换过程中出现的瞬时压力波动问题，技术团队优化方案：在三通阀增设缓冲节流结构，延长切换过渡时间；优化控制程序，切换时先开启备用筒进口阀，再关闭工作筒进口阀，实现平滑无冲击切换。优化后，切换过程系统压力波动≤5%，完全满足工艺稳定性要求。

六、选型误区与运维建议

（一）常见选型误区

一是双筒配置不同精度滤芯，导致切换后出水水质波动，影响工艺稳定；二是切换阀压力等级不匹配，造成密封泄漏与安全隐患；三是仅按名义流量选型，未考虑介质黏度与滤芯压降，导致实际处理能力不足；四是未配置压差监测，依靠固定周期切换，造成滤芯过度使用或提前更换。

（二）日常运维建议

第一，定期校准压差传感器与压力表，确保监测数据准确；建立运行台账，记录压差变化、切换周期与滤芯更换记录。 第二，定期检查三通换向阀的密封性与动作灵活性，每月进行一次手动切换测试，避免阀门卡涩；定期更换密封件，保障密封可靠。 第三，备用罐体长期停用时，每周进行一次短时导通试运行，避免内部积液、滋生杂质，确保随时可投入运行。 第四，滤芯更换后进行低压试压，确认无渗漏后再投入工作；切换操作缓慢平稳，避免快速开关阀造成水锤冲击，损坏滤芯与阀体。

FAQ

1. 双联过滤器切换过程中会断流吗？ 答：不会。设备采用三通换向阀平滑切换，先导通备用通路再关闭工作通路，切换过程中管路始终保持导通，系统压力波动≤10%，不会造成断流与工艺冲击，完全满足连续生产要求。

2. 双联过滤器可以两个过滤筒同时工作吗？ 答：常规设计为一用一备模式，不建议双筒同时长期工作。特殊临时高负荷工况可短时间双筒并联运行，提升处理流量，但会失去备用维护功能，无法实现在线不停机换芯。

3. 手动和自动切换方式该怎么选？ 答：切换频次低、流量小、运维人员常驻的场景选手动切换，成本低、操作简单；连续化生产、大流量、无人值守的场景选气动 / 电动自动切换，配合压差监测自动触发，运行更稳定、运维更省心。

4. 两个滤筒可以装不同精度的滤芯吗？ 答：不建议。不同精度滤芯会导致切换后出水水质波动，影响下游工艺稳定；若需梯度过滤，应采用两级过滤器串联，而非双联过滤器并联不同精度滤芯。

5. 双联过滤器多久切换一次？ 答：切换周期取决于进水水质与过滤精度，以进出口压差为核心判定依据，常规工况压差达到 0.08~0.12MPa 时切换；也可根据运行经验设定定时切换，优先采用压差触发模式，更贴合实际堵塞状态。

参考文献

[1] 中国化工装备协会. 2025 年流程工业过滤设备运行调研报告 [R]. 北京：中国化工装备协会，2025.

[2] 工业水处理编辑部。工业连续化生产过滤系统技术研究 [J]. 工业水处理，2024, 44 (10): 67-72.

[3] 无锡市华灵过滤设备有限公司。双联法兰式过滤器：实现不间断生产的在线切换设计 [EB/OL]. https://www.wuxifilter.com/news/502.html, 2026.

[4] Praimo. Duplex Strainer Manufacturer & Continuous Industrial Filtration Systems[EB/OL]. https://praimo.com/products/duplex-strainer/, 2026.

[5] 新乡市利菲尔特滤器股份有限公司. LD-S 系列双联过滤器产品技术手册 [EB/OL]. https://www.lefilter.com, 2026.
