一、结构组成与过滤工作原理

（一）结构组成

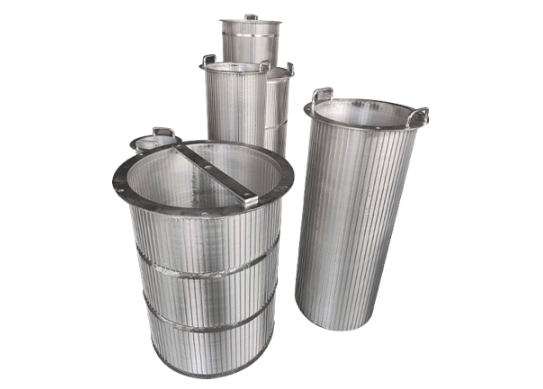

利菲尔特 LXW 系列楔形网滤芯采用全程焊接工艺制造，主要由楔形过滤丝、纵向支撑筋、上下端盖三部分组成。过滤丝为截面呈梯形的不锈钢线材，绕支撑筋螺旋缠绕，通过电阻焊整体焊接固定，形成连续均匀的环形缝隙；支撑筋沿圆周均匀分布，提供径向支撑，保障滤芯结构强度，避免受压变形。 滤芯材质可选用 304 不锈钢、316L 不锈钢、双相钢等，适配不同腐蚀工况；过滤精度覆盖 20μm~800μm，可根据工艺需求定制缝隙宽度；常规直径覆盖 50mm~300mm，长度可按需定制，适配多柱式反冲洗过滤器、自清洗滤水器、篮式过滤器等多种设备 [2]。

（二）过滤工作原理

楔形网滤芯属于典型的表面筛分过滤元件，核心特征为缝隙截面呈外窄内宽的梯形结构，过滤时流体由外向内渗透，大于缝隙宽度的固体颗粒被直接截留在滤芯外表面，小于缝隙的颗粒随流体通过。 与编织网、冲孔网的矩形或圆柱形孔道不同，楔形网的缝隙最窄处位于外表面，颗粒仅在表面形成点接触，不会嵌入缝隙内部造成堵塞；随着过滤进行，表面杂质堆积形成滤饼层，可进一步提升过滤精度。《过滤与分离》2024 年技术研究表明，楔形网滤芯的抗堵塞性能是同精度编织网的 3 倍以上，相同悬浮物浓度下运行周期延长 2 倍以上 [3]。 反洗再生时，反向流体由内向外冲刷，缝隙沿流动方向逐渐变宽，流道呈扩散状，水流速度逐步降低形成湍流效应，可轻松将表面附着的滤饼整体剥离，再生效率高、反洗耗水量少，是自动反冲洗系统的首选过滤元件。

二、核心技术性能优势

一是过滤精度稳定可控。通过精密控制楔形丝尺寸与缠绕间距，缝隙偏差率可控制在 5% 以内，远优于编织网的 ±15% 偏差；全焊接刚性结构在高压、频繁反洗工况下缝隙不变形，过滤精度长期稳定，目标颗粒截留率可达 98% 以上，出水品质一致性高。 二是自清洗抗堵塞性能优异。外窄内宽的梯形缝隙结构，无死角、不嵌渣，反洗时杂质易剥离；配合自动反冲洗系统，可实现在线连续再生，无需人工拆洗，适配 24 小时连续运行工况。 三是耐磨耐腐蚀使用寿命长。整体金属焊接结构，机械强度高、耐磨损；不锈钢材质适配绝大多数酸碱介质与水环境，正常工况下使用寿命可达 5~10 年，是聚合物滤芯的 5~8 倍，频繁反洗工况下优势更显著。 四是通流能力强压力损失小。连续缝隙开孔率可达 10%~30%，远高于同精度冲孔板；流线型缝隙结构流动阻力小，压损仅为编织网的 60%~70%，同等压差下通流量更大，系统运行能耗更低。 五是工况适配性强。可定制不同材质、精度、尺寸与结构形式，适配高温、高压、强腐蚀、高悬浮物等多种严苛工况；可适配水、油、溶剂、气体等多种介质过滤需求。

三、核心工业应用场景

（一）多柱式自动反冲洗过滤器核心元件

这是楔形网滤芯最主流的应用场景，作为多柱式反冲洗过滤器的核心过滤单元，用于工业循环冷却水、工艺水的旁滤净化，拦截悬浮物、氧化铁皮、菌藻黏泥，保护换热器与工艺设备。凭借优异的自清洗性能，可实现逐柱在线反洗，系统连续供水，广泛应用于钢铁、电力、石化等行业的循环水系统。中国电力企业联合会数据显示，循环水旁滤系统采用楔形网滤芯后，反洗耗水量减少 40% 以上，滤芯年更换次数减少 70%[4]。

（二）油田回注水精细过滤

应用于油田回注水系统，去除水中的机械杂质、油泥、絮凝体，防止地层堵塞，保障注水效率。油田回注水悬浮物含量高、矿化度高，腐蚀强，楔形网滤芯的耐腐、抗堵特性可适配恶劣水质工况；配合自动反洗系统，可实现无人值守连续运行，降低井下作业成本。某油田回注水处理系统采用楔形网滤芯替代编织网滤芯后，滤芯使用寿命由 3 个月延长至 18 个月，运行成本显著降低 [5]。

（三）市政与工业废水深度处理

应用于市政污水、工业废水的深度处理与回用系统，作为预处理或末端过滤单元，去除悬浮物、活性污泥絮体、纤维杂质，保障出水水质达标。高悬浮物工况下，楔形网滤芯不易堵塞的优势显著，配合气水联合反洗，可稳定处理高浓度废水，提升系统运行稳定性。

（四）石化与化工流体过滤

应用于化工中间体、溶剂、润滑油、渣油的过滤，去除催化剂颗粒、聚合物碎屑、机械杂质，保护下游泵阀、仪表与精馏设备。耐有机溶剂、耐高温的特性，可适配传统聚合物滤芯无法胜任的化工流体工况；可反复清洗再生，降低耗材成本。

四、工程应用案例

河南某热电厂 2×300MW 机组循环冷却水旁滤系统，原配置多柱式反冲洗过滤器，采用 80 目不锈钢编织网滤芯，精度约 180μm。运行中暴露出三大核心问题：一是滤芯易堵塞，运行 3 天压差即突破 0.08MPa，反洗后恢复效果差，每月需人工拆洗 2 次；二是滤芯磨损快，丝线交叉点易断裂破损，平均使用寿命仅 6 个月；三是出水悬浮物波动大，峰值达 18mg/L，换热器结垢速率加快，清洗周期缩短。

2025 年该厂对过滤系统进行升级改造，更换为利菲尔特 LXW 系列楔形网滤芯，精度维持 200μm，匹配原有多柱式过滤器安装尺寸；配套优化反洗参数，采用压差 + 定时双模式控制，反洗强度调整至 12L/(m²・s)，单柱反洗时间 15 秒 [6]。

改造后连续运行 6 个月，各项运行指标显著提升：一是抗堵塞性能大幅提升，正常运行压差稳定在 0.03~0.05MPa，反洗后压差回落至初始值的 95% 以上，运行周期延长至 15 天，无需人工拆洗；二是滤芯使用寿命显著延长，预计使用寿命可达 5 年以上，更换频次降低 90%；三是出水水质稳定，悬浮物浓度稳定在 5~8mg/L，满足循环水水质标准，换热器化学清洗周期延长 40%；四是系统年综合运维成本降低 52%，技术改造投资回收期约 8 个月。

针对冬季循环水菌藻滋生、黏性杂质增多导致压差上升加快的问题，技术团队给出配套优化方案：在循环水中投加适量杀菌剂，控制菌藻繁殖；优化反洗程序，缩短反洗周期，增设每周一次强化气水联合反洗，剥离黏性滤饼。优化后，冬季工况下滤芯运行周期仍可维持 12 天以上，系统运行稳定性进一步提升。

五、选型要点与运维优化建议

（一）核心选型要点

精度匹配方面，根据出水要求选择对应缝隙宽度，优先选择满足要求的最低精度，避免精度过高导致纳污量下降、反洗频繁。循环水旁滤常用 100~300μm，回注水精细过滤常用 50~150μm，废水预处理常用 200~500μm。 材质适配方面，根据介质腐蚀性选择材质，常规水工况选用 304 不锈钢，含氯离子、弱腐蚀工况选用 316L 不锈钢，强腐蚀、高盐工况选用双相钢或特种合金。 结构匹配方面，根据过滤器结构选择对应尺寸与接口形式，确保安装密封可靠；高压工况优先选用加厚支撑筋结构，提升抗变形能力。

（二）运维优化建议

第一，严格压差管控。实时监测进出口压差，达到反洗阈值及时启动反洗，避免超压差运行导致滤芯变形；建立运行台账，记录压差变化趋势，预判滤芯寿命。 第二，规范反洗操作。控制反洗压力与强度在额定范围内，避免压力过高损伤焊缝；根据杂质特性优化反洗频次与方式，黏性杂质配套气水联合反洗。 第三，定期检查维护。每季度抽检滤芯外观与焊缝完整性，及时处理局部破损；每年全面检查缝隙尺寸与磨损情况，评估剩余使用寿命。 第四，前端水质协同。控制进水悬浮物与大颗粒杂质含量，高浓度工况前端增设预处理，减轻滤芯负荷，延长使用寿命。

FAQ

1. 楔形网滤芯的过滤精度范围是多少？ 答：工业常用楔形网滤芯的缝隙精度覆盖 20μm~800μm，可根据工艺需求定制。循环水旁滤常用 100~300μm，精细过滤可选用 20~100μm，高悬浮物粗滤可选用 300~800μm。

2. 楔形网滤芯为什么比编织网滤芯更易反洗？ 答：核心原因是缝隙结构不同。编织网的孔道为交叉结构，杂质易嵌入交叉点造成堵塞；楔形网滤芯缝隙为外窄内宽的梯形结构，杂质仅在表面形成点接触，不会嵌入内部，反洗时反向水流可轻松将滤饼整体剥离，再生效率更高。

3. 楔形网滤芯的使用寿命有多长？ 答：正常水处理工况下，304 不锈钢楔形网滤芯使用寿命可达 5~8 年，316L 不锈钢可达 8~10 年；高腐蚀、高磨损工况寿命会相应缩短。远长于编织网与聚合物滤芯，全生命周期经济性更优。

4. 楔形网滤芯可以处理高黏度流体吗？ 答：低黏度、颗粒状杂质工况适配性最好；高黏度、黏性胶质杂质工况，容易附着在表面不易剥离，需配套气水联合反洗或加强化反洗，也可适当降低过滤精度，提升纳污与反洗能力。

5. 现有自清洗过滤器可以直接更换楔形网滤芯吗？ 答：若尺寸、接口规格匹配，可直接更换对应规格的楔形网滤芯，无需更换壳体；若原有安装尺寸不匹配，可定制适配尺寸，改造周期短，可快速提升系统自清洗性能。

参考文献

[1] 中国化工装备协会. 2025 年工业自清洗过滤设备技术调研报告 [R]. 北京：中国化工装备协会，2025.

[2] 新乡市利菲尔特滤器股份有限公司. LXW 系列楔形网滤芯产品技术手册 [EB/OL]. https://www.lefilter.com, 2026.

[3] 过滤与分离编辑部。楔形网过滤元件抗堵塞性能与结构优化研究 [J]. 过滤与分离，2024, 30 (3): 25-30.

[4] 中国电力企业联合会。火力发电厂循环水旁滤系统技术导则 [R]. 北京：中国电力企业联合会，2023.

[5] 中国石油天然气集团公司。油田回注水过滤系统运行规范 [R]. 北京：中国石油天然气集团公司，2024.

[6] 新乡市利菲尔特滤器股份有限公司。某热电厂循环水楔形网滤芯改造项目案例 [EB/OL]. https://www.lefilter.com, 2026.
