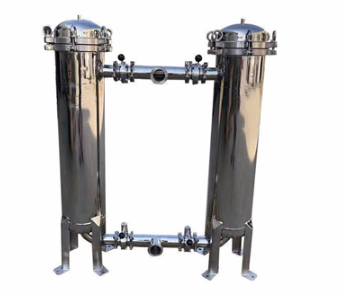

利菲尔特 LD-S 系列双联过滤器采用一体化机架并联结构，主要由过滤筒体、滤芯组件、换向阀组、压差监测单元与控制机构五大核心部分构成。两个过滤筒体规格完全一致，对称布置于共用机架上，共享进出口管路；筒体材质可选用 304 不锈钢、316L 不锈钢、碳钢衬胶等，适配不同腐蚀工况；滤芯可根据工艺需求选配金属网、烧结网、滤袋、折叠滤芯等多种型式，过滤精度覆盖 1μm~500μm，满足从粗滤到精滤的全场景需求。
换向阀组为系统核心切换部件，分为进口三通阀与出口三通阀，可采用手动、气动、电动三种驱动方式；阀体内腔流线型设计，流阻小、无死角，切换过程无卡滞。压差监测单元分别安装于两个滤筒进出口，实时监测滤层堵塞状态，可配套声光报警与自动切换信号输出。控制机构可实现手动操作与 PLC 自动控制两种模式，自动模式下可根据压差或定时触发切换，实现无人值守连续运行 [2]。
系统采用一用一备标准运行模式，正常工况下流体经进口三通换向阀引导，全部进入工作侧滤筒；流体由外向内穿过滤芯，固体杂质被截留在滤芯外表面，洁净流体经出口三通换向阀汇入下游管路。此时备用侧滤筒进出口阀门全部关闭，内部空载处于待命状态，两侧独立密封互不干扰。
过滤过程中，工作侧滤芯表面杂质持续堆积，进出口压差逐步升高；当压差达到设定阈值（通常为 0.05~0.10MPa，根据工艺要求调整）或达到设定运行周期时，系统触发切换程序。《工业水处理》2024 年技术研究表明，基于压差触发的切换模式，较固定周期模式滤芯利用率提升 25% 以上，可避免过度维护或滤芯堵塞超限 [3]。
不停机切换是双联过滤器的核心技术特征，整个切换过程通过三通换向阀的同步动作完成，无需中断主流体输送，下游生产不受影响。 切换执行遵循 “先开后关” 时序逻辑：首先同步转动进出口三通换向阀，逐步开启备用滤筒的进出口通路，同时逐步关闭工作滤筒的进出口通路；流体平滑过渡至备用滤筒，全程管路始终保持导通，无瞬时断流。切换过程通常在 3~10 秒内完成，系统压力波动≤5%，不会对下游工艺设备造成冲击。 切换完成后，原工作滤筒完全隔离，内部流体与主管路断开，可进行泄压、排污与维护操作；备用滤筒进入正常工作状态，承担全部过滤负荷。整套切换流程可通过气动或电动执行机构自动完成，无需人工现场操作，适配无人值守生产场景 [4]。
原工作滤筒隔离后，先开启顶部排气阀释放内部压力，再打开底部排污阀排空残留料液；随后开启筒盖，取出堵塞的滤芯进行清洗或更换，清理筒体内壁残留杂质；维护完成后装入新滤芯，紧固筒盖，关闭排污阀与排气阀，该滤筒重新进入备用状态，等待下一次切换。 整个维护过程独立于生产系统之外，无需停止主线生产，可根据生产计划灵活安排维护时间，避免与生产高峰冲突。对于连续生产要求极高的场景，还可配置双工位同时工作模式，两台滤筒各承担 50% 流量，单台维护时另一台自动提升至满负荷，进一步提升系统冗余性。
一是连续生产保障能力强。彻底解决传统单筒过滤器必须停机维护的痛点，实现过滤系统 7×24 小时不间断运行，避免因滤芯维护造成的生产中断、物料报废与质量波动，特别适合不允许停机的关键工艺环节。 二是在线维护便捷高效。单滤筒隔离后可独立进行检修、清洗与滤芯更换，操作空间充足，维护流程简单；无需排空整个系统管路，物料损耗少，恢复速度快。 三是系统运行稳定。采用先开后关的平滑切换逻辑，三通换向阀同步动作，切换过程压力流量波动小，不会造成水锤、气锤冲击，保护下游泵体、仪表与精密设备。 四是全生命周期成本低。减少非计划停机损失，降低物料报废成本；滤芯可重复清洗使用，耗材消耗少；系统结构简单可靠，故障率低，运维人工成本低。 五是工况适配性广。多种材质、精度、驱动方式可选，适配水、油、溶剂、酸碱流体等多种介质；可根据流量需求定制不同规格，从小型管路到大型生产系统均可适用。
应用于有机中间体、树脂、溶剂、催化剂的精密过滤，拦截催化剂颗粒、聚合物碎屑与机械杂质，保护下游高压泵、喷嘴、精馏塔与反应装置。精细化工连续生产线一旦停机，重启成本高、物料报废量大，部分聚合反应中断后整釜物料报废，经济损失显著。双联过滤器的在线切换特性可在不中断反应的前提下完成滤芯维护，显著降低运维风险。某石化聚合装置采用双联过滤器替代单筒过滤器后，因滤芯堵塞导致的非计划停机从每月 3 次降至 0 次，年减少生产损失超百万元 [1]。
应用于电厂汽轮机、冶金设备、大型工程机械的润滑油系统与液压系统，拦截金属碎屑、氧化胶质与磨损颗粒，防止阀芯卡涩、仪表堵塞与轴瓦磨损。润滑系统断油易造成轴瓦烧损等重大设备事故，液压系统断压会导致生产装置失控，双联过滤器一用一备的设计可保障系统连续供油供压，提升设备运行可靠性。某电厂汽轮机润滑系统采用双联过滤器后，油液污染导致的设备故障率下降 37%，年维护成本减少近 20 万元 [5]。
应用于饮料灌装线、制药药液输送线的前置保安过滤，去除悬浮物、杂质颗粒与微生物载体，保障产品洁净度与卫生标准。食品制药生产线多为连续化运行，停机易造成整批物料报废，且卫生级管路排空重启需重新消毒验证，流程复杂成本高。双联过滤器可在线更换滤芯，不影响生产节拍，符合 GMP 与食品安全生产规范要求。
应用于锅炉补给水、反渗透纯水系统前置保安过滤、凝结水精处理，去除泥沙、铁锈、腐蚀产物与胶体杂质，保护膜元件与锅炉受热面。电厂机组运行中供水系统不能轻易中断，否则易造成锅炉水位波动、机组降负荷。双联过滤器可在线不停机更换滤芯，保障供水连续稳定。
河南某精细化工企业有机中间体生产线，设计料液处理量 25m³/h，原采用单筒袋式过滤器进行精密过滤，精度 5μm。运行中因滤芯堵塞必须停机更换，每次停机泄压、换芯、重启约需 2 小时，每月平均 3~4 次，每次停机造成物料报废与产能损失约 2.3 万元。 2025 年该企业引入利菲尔特 LD-S 系列双联过滤器，配套 5μm 精度袋式滤芯，采用气动三通球阀自动切换，配置压差变送器与 PLC 控制单元。系统采用压差触发切换模式，压差阈值设定为 0.08MPa，自动完成工作筒与备用筒的平滑切换；滤芯维护离线进行，不影响主线生产 [2]。
投运 6 个月后，各项运行指标显著提升：因过滤系统导致的非计划停机降为 0 次，生产线连续运行率达 100%；滤芯更换离线完成，无需排空主管路，每次维护时间缩短至 30 分钟，物料损耗减少 90% 以上；年减少生产损失约 85 万元，运维人工成本下降 40%，技术改造投资回收期约 8 个月。 针对初期切换过程压力波动略大的问题，技术团队优化阀门切换程序，延长阀门动作时间至 8 秒，采用平滑过渡控制逻辑；同时增加备用筒预充压流程，切换前先开启小流量预充阀，平衡两侧压力。优化后切换过程系统压力波动≤5%，完全满足工艺稳定性要求。
第一，日常巡检管理。每日检查进出口压差、阀门动作状态、设备密封情况，记录运行数据；每周进行一次手动切换测试，验证阀门灵活性与密封性，确保备用筒随时可用。 第二，切换触发管控。优先采用压差触发模式，结合定时备用模式；根据进水杂质浓度动态调整压差阈值，避免滤芯堵塞超限或过度频繁切换。 第三，滤芯维护规范。离线维护时严格执行泄压、排污程序，避免带压开盖造成物料喷溅；滤芯清洗后检查完整性与过滤精度，破损滤芯及时更换；建立滤芯全生命周期台账，优化更换周期。 第四，密封件定期维护。每季度检查换向阀密封件与筒体法兰密封，出现渗漏及时更换；定期对阀门转动部位加注润滑脂，保障切换动作顺畅。
1. 双联过滤器切换过程中会断流吗？ 答：不会。设备采用三通换向阀同步切换，遵循先开后关的控制逻辑，先导通备用通路再关闭工作通路，切换过程中管路始终保持导通，优化后系统压力波动可控制在 5% 以内，不会造成断流与工艺冲击，完全满足连续生产要求。
2. 什么时候需要进行滤筒切换？ 答：核心触发依据为进出口压差，当工作滤筒压差达到设定阈值（通常 0.05~0.10MPa）时触发切换；同时可设定最长运行时间作为备用触发条件，避免压差传感器故障导致滤芯堵塞超限。
3. 两个滤筒可以装不同精度的滤芯吗？ 答：不建议。不同精度滤芯会导致切换后出水水质波动，影响下游工艺稳定；若需梯度过滤，应采用两级过滤器串联，而非双联过滤器并联不同精度滤芯。
4. 双联过滤器最常见的故障是什么？ 答：换向阀卡涩与密封失效是最常见的故障，多由流体中杂质卡涩阀芯、密封件老化导致，可通过前端增设预滤网、定期冲洗阀门、及时更换密封件有效预防。
5. 手动和自动切换方式怎么选？ 答：间歇生产、人工值守场景可选用手动切换，成本低、操作简单；连续生产、无人值守场景优先选用气动或电动自动切换，配合压差监测实现无人值守运行，可靠性更高、切换更及时。
[1] 中国化工装备协会. 2025 年流程工业过滤设备运行调研报告 [R]. 北京：中国化工装备协会，2025.
[2] 新乡市利菲尔特滤器股份有限公司. LD-S 系列双联过滤器产品技术手册 [EB/OL]. https://www.lefilter.com, 2026.
[3] 工业水处理编辑部。工业连续化生产过滤系统技术研究 [J]. 工业水处理，2024, 44 (10): 67-72.
[4] 无锡华灵过滤设备有限公司。双联法兰式过滤器：实现不间断生产的在线切换设计 [EB/OL]. https://www.wuxifilter.com/news/502.html, 2026.
[5] 中国石油和化工自动化应用协会。石油化工润滑系统过滤设备选型指南 [R]. 北京：中国石油和化工自动化应用协会，2024.
