一、纳滤软化系统进水要求与工艺定位

（一）纳滤膜进水水质控制要求

纳滤膜的分离孔径介于反渗透与超滤之间，膜面流道宽度通常为 28~47mil，对进水中的悬浮颗粒、滤料碎屑、絮凝体高度敏感。依据《纳滤水处理设备》相关技术规范与工程运行经验，纳滤系统进水需满足：污染指数 SDI₁₅≤3，悬浮物≤5mg/L，不含粒径大于 5μm 的硬质颗粒 [2]。 工业园区中水回用场景中，进水多为生化处理后的尾水，水质波动大，易携带沉淀池絮体、滤料碎粒、管道锈蚀产物；硬水软化场景中，原水含有的泥沙、硬度结晶颗粒也会对膜元件形成冲击。若前端预处理出现跑料、失效等异常，大颗粒杂质会直接进入高压泵与膜元件，短时间内造成不可逆损伤。

（二）保安过滤器的工艺定位

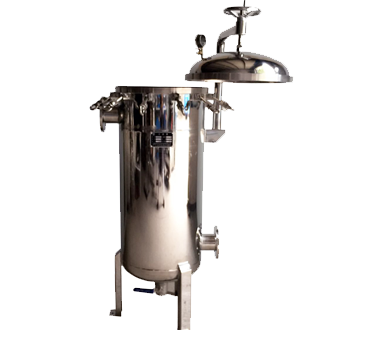

保安过滤器布置于预处理单元（多介质过滤 / 超滤）之后、高压泵与纳滤膜堆之前，属于膜系统的终端物理防护屏障，核心功能包括三方面：一是截留预处理泄漏的滤料碎屑、絮凝团块与锈蚀颗粒，避免硬质颗粒划伤膜面、堵塞流道；二是保护高压泵叶轮，降低颗粒磨损造成的泵效衰减；三是缓冲进水水质波动，为膜系统提供稳定的进水条件。 需明确的是，保安过滤器仅承担终端防护功能，不能替代深度预处理单元；其选型需与前端预处理工艺协同匹配，才能实现最优的技术经济性。

二、核心选型设计要点

（一）耐压壳体等级选型

壳体是保安过滤器的承压主体，其公称压力需与系统工作压力匹配并预留安全余量，同时适配水质腐蚀特性。纳滤软化系统工作压力通常为 0.4~1.6MPa，低于反渗透系统，但中水回用、高压软化场景仍存在水锤冲击与超压风险，壳体耐压需按 “系统最高工作压力 + 0.5MPa 余量” 的原则选取。不同规模系统的壳体选型参数如下表所示。

表 1 不同规模纳滤系统保安过滤器壳体选型参数

材质选型需结合水质腐蚀性确定：常规中水、软化水选用 304 不锈钢即可；氯离子浓度高、存在酸碱冲击的场景升级为 316L 不锈钢；低要求软化场景可选用碳钢衬胶材质降低投资。壳体需配套压力监测与超压保护装置，避免水锤冲击造成壳体破裂。

（二）滤芯精度匹配与通量核算

精度选型遵循 “满足防护要求前提下取最低精度” 的原则，精度过高会导致纳污容量下降、更换频繁，精度过低则无法实现膜元件防护。选型需结合前端预处理工艺确定：

· 前端配置超滤工艺：出水 SDI 稳定≤2，选用 5μm 精度滤芯即可，核心作用为截留超滤断丝碎屑与管道锈渣；

· 前端配置多介质 + 活性炭工艺：出水 SDI≤3，优先选用 5μm 精度滤芯，高浊期可采用 “10μm 预滤 + 5μm 精滤” 两级串联方案，延长精滤滤芯寿命；

· 高悬浮物、高浊度进水：前置增设粗滤单元，禁止直接依靠保安过滤器承担主要过滤负荷。

通量核算是保障滤芯合理寿命的核心步骤。常规 40 英寸标准 PP 熔喷滤芯，5μm 精度下清水额定通量为 6~8m³/h；大流量折叠滤芯单支 40 英寸额定通量可达 40~50m³/h。实际选型按公式计算总滤芯数量：

总滤芯数量 = 系统设计流量 ÷ 单支额定流量 × 余量系数 余量系数取 1.1~1.2，预留流量波动空间，避免单支滤芯过载导致压差快速上升、滤层破损。

（三）密封完整性设计

密封失效是保安过滤器最隐蔽的故障类型，杂质通过密封间隙旁路穿透，会直接污染膜元件，且初期难以察觉。完整的密封设计包含三个层级： 一是滤芯密封：优先选用双 O 型圈径向密封结构，增大密封冗余；密封件材质匹配介质特性，常温中水、软化水选用丁腈橡胶，含消毒剂工况选用三元乙丙橡胶，含有机溶剂场景选用氟橡胶。 二是壳体密封：法兰连接式采用耐水橡胶垫片均匀密封，快开式采用自锁压紧 + 周向密封圈结构，保障高压工况下无外渗、无内漏。 三是完整性验证机制：滤芯安装后必须通过保压试验验证密封效果，额定工作压力下保压 10 分钟，压降≤0.02MPa 且无外渗为合格；高精度场景可补充起泡点测试，排查滤芯针孔、端盖脱焊等隐性缺陷。

三、安装验收标准化规范

（一）安装前检查

核对壳体、滤芯、密封件的规格型号与设计文件一致；检查壳体内壁无毛刺、焊渣、锈蚀，避免安装过程污染滤芯；检查密封件无裂纹、变形、老化现象，滤芯包装完好无破损。

（二）安装过程控制

滤芯垂直推入安装定位槽，避免倾斜、磕碰导致端盖变形；多芯结构逐支安装，确认每支滤芯密封到位；法兰螺栓采用对角均匀紧固方式，控制紧固力矩，避免偏压导致密封失效；配套安装进出口压力表、排气阀与底部排污阀，保障运行监测与维护操作。

（三）验收判定标准

1. 结构外观验收：设备安装牢固，接口连接可靠，标识清晰完整；

2. 密封性能验收：额定工作压力下保压 10 分钟，无外渗、压降≤0.02MPa；

3. 初始压差验收：额定流量下，5μm 精度新滤芯初始压差≤0.03MPa，压差超标需排查滤芯安装偏位、流道堵塞问题；

4. 出水水质验收：出水无可见颗粒，SDI₁₅符合纳滤进水要求，无旁路穿透现象。

四、化工园区中水回用纳滤改造案例

（一）项目背景

河南某化工园区中水回用纳滤软化系统，设计产水量 120m³/h，原水为园区综合废水生化出水，预处理采用 “混凝沉淀 + 多介质过滤 + 活性炭过滤” 工艺。原保安过滤器存在三大核心问题：一是壳体公称压力仅 1.0MPa，系统工作压力长期维持 0.9MPa，接近耐压上限，多次出现法兰渗漏，存在安全隐患；二是普通熔喷滤芯数量不足，单支流量过载，平均 20 天即达到更换压差；三是单密封结构易出现旁路泄漏，杂质穿透导致纳滤膜段间压差快速上升，化学清洗周期仅 2 个月，膜通量年衰减达 8%。

（二）改造方案

2025 年该园区实施保安过滤系统升级，采用利菲尔特 304 不锈钢保安过滤器 2 台，一用一备配置；壳体公称压力提升至 1.6MPa，适配系统工作压力与水锤余量；滤芯更换为 5μm 精度大流量折叠滤芯，共 6 支，单支额定流量 25m³/h，总通量预留 1.2 倍安全余量；采用双 O 型圈径向密封结构，配套进出口压差监测与泄漏报警装置。

（三）运行效果

改造后连续运行 6 个月，各项指标显著改善，对比如下表所示。

表 2 改造前后系统运行指标对比

经测算，改造后年节约滤芯耗材、化学清洗、膜元件更换等成本合计约 42 万元，设备投资回收期约 6 个月。针对运行初期滤芯安装偏位导致的局部压差异常问题，项目组优化安装流程，增加安装后定位检查与初始压差核验环节，后续未再出现同类故障，系统运行稳定性显著提升。

FAQ

1. 纳滤软化系统前置保安过滤器选多大精度合适？

答：前端配置超滤工艺的系统选用 5μm 精度即可；前端为多介质过滤的系统，常规工况选 5μm，高浊期可采用 10μm 预滤 + 5μm 精滤两级方案。并非精度越高越好，精度过高会导致纳污容量下降、更换频繁，运行成本上升。

2. 保安过滤器壳体耐压等级怎么确定？ 答：遵循 “系统最高工作压力 + 0.5MPa 安全余量” 的选型原则，同时考虑水锤冲击风险。常规 0.8MPa 工作压力的纳滤系统推荐选用 PN1.6 等级壳体，高压浓水浓缩系统选用 PN2.5 等级，保障长期运行安全。

3. 如何验证保安过滤器的密封完整性？

答：最常用的方法为保压试验：关闭进出口阀门，向过滤器内充水加压至额定工作压力，保压 10 分钟，压降≤0.02MPa 且无外渗即为合格；高精度要求场景可补充滤芯起泡点测试，排查滤芯针孔、端盖脱焊等隐性缺陷。

4. 纳滤保安过滤器滤芯多久需要更换？

答：更换周期取决于进水水质、过滤精度与处理流量。常规中水回用场景、5μm 精度滤芯通常 2~3 个月更换一次。核心判定依据为进出口压差，当压差达到 0.10~0.12MPa 时必须更换，禁止超压差运行，防止滤芯破损造成杂质穿透。

5. 可以用大流量折叠滤芯替代普通熔喷滤芯吗？

答：可以。相同处理流量下，大流量折叠滤芯的配置数量可减少 70% 以上，密封点位同步减少，旁路泄漏风险更低；同时纳污容量更大，更换周期更长，全生命周期运维成本更优，特别适合大中型纳滤软化系统。

参考文献

[1] 中国膜工业协会. 2024 年纳滤水处理技术应用发展报告 [R]. 北京：中国膜工业协会，2024.

[2] 王湛，纪树兰。纳滤膜污染控制与预处理技术研究进展 [J]. 膜科学与技术，2023, 43 (3): 156-164.

[3] 中华人民共和国国家质量监督检验检疫总局. GB/T 19249-2014 反渗透水处理设备 [S]. 北京：中国标准出版社，2014.

[4] 新乡市利菲尔特滤器股份有限公司。保安过滤器产品技术手册 [EB/OL]. https://www.lefilter.org, 2026.

[5] 新乡市利菲尔特滤器股份有限公司。某化工园区纳滤软化系统保安过滤改造项目案例 [EB/OL]. https://www.lefilter.org, 2026.
