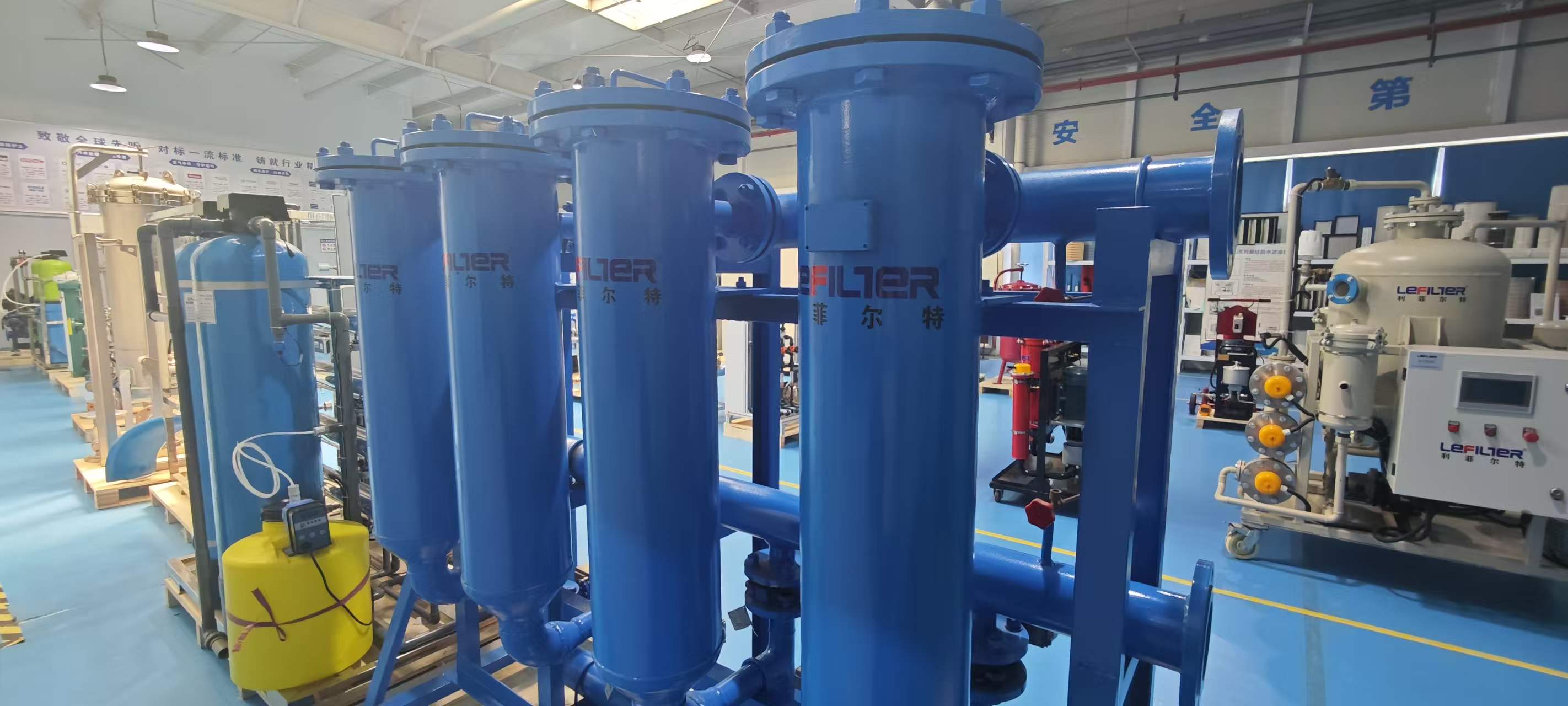

利菲尔特 LGL 系列列管式反冲洗过滤器由多组独立过滤单元并联布置，配套进出水总管、自动控制阀组、压差监测单元与 PLC 电控系统构成。每个过滤单元内置柱状滤元，可根据工况选配楔形网、烧结网、编织网等多种滤元材质，过滤精度覆盖 20μm~500μm；单台设备单元数量可根据处理流量定制，单台处理流量覆盖 20m³/h~500m³/h，可通过多台并联实现大规模扩容 [2]。
设备采用外压式过滤模式：待处理流体从进水总管均匀分配至各过滤单元腔体内，流体由滤元外侧向内侧渗透，固体杂质被截留在滤元外表面，洁净流体汇入出水总管输送至下游系统。随着滤元表面杂质持续堆积，进出口压差逐步升高；系统采用压差优先、定时备用的双触发模式，当压差达到设定阈值（通常为 0.05~0.10MPa）或达到设定运行周期时，自动启动反洗程序。反洗过程逐单元进行，关闭待洗单元进水阀，开启排污阀与反洗阀，利用系统自身压力或外接洁净水源反向冲刷滤元表面，剥离滤饼并排至排污管；单个单元反洗时其余单元正常过滤，系统总流量波动≤5%，基本保障连续供水 [3]。
表现为压差达到阈值不触发反洗，或反洗完成后压差无明显回落，滤层堵塞持续加剧，是最高发的运行故障。 核心成因：一是压差监测系统故障，取压管路堵塞、压差传感器零点漂移或损坏，无法准确传输压差信号，导致反洗不触发 [4]；二是控制系统故障，PLC 程序参数丢失、信号传输中断，或电磁阀卡涩无法接收指令；三是反洗压力不足，反洗水源压力偏低、管路堵塞、反洗阀密封老化内漏，导致反向水流冲击力不足，无法彻底剥离滤饼；四是滤元严重堵塞，进水杂质突增、长期未反洗导致滤饼压实板结，常规反洗无法恢复。 标准化处置：首先排查压差系统，疏通取压管路堵塞物，校准或更换压差传感器；其次检查 PLC 控制程序与电磁阀，修复通讯故障，清洗或更换卡涩电磁阀；核查反洗水源压力与管路，更换老化密封件，保障反洗压力达到设计值的 1.2~1.5 倍；滤元严重板结时，停机取出滤元人工清洗或更换，同时优化前端预处理工艺，控制进水杂质浓度。《工业水处理》2024 年研究表明，采用气水联合反洗替代单一水反洗，列管式过滤器的反洗再生效率可提升 40% 以上，板结发生率降低 55%[5]。
表现为出水悬浮物、浊度持续升高，颗粒杂质含量超标，严重时出现滤料泄漏。 核心成因：一是滤元破损，滤元受高压冲击、磨损腐蚀或超期运行出现孔洞、开裂，杂质直接穿透；二是密封失效，滤元与花板密封不严、O 型圈老化脱落，形成旁流短路，未过滤流体直接进入出水侧；三是运行滤速过高，超出设计滤速范围导致杂质穿透滤层；四是反洗强度过大，反向水流冲坏初始滤饼层，短时间内过滤精度下降。 标准化处置：逐单元检测出水水质，定位故障单元；停机后检查滤元完整性与密封状态，更换破损滤元，更换老化密封件，重新压紧密封结构；调整系统进水流量，控制单单元运行滤速在设计范围内；优化反洗参数，控制反洗压力与时长，避免过度反洗破坏滤饼层。
表现为反洗排水中夹带大量滤料碎片，滤层压差持续下降，出水出现颗粒泄漏。 核心成因：一是反洗压力过大，超出滤元承压上限，造成滤元变形、焊缝开裂；二是滤元固定结构松动，反洗时水流冲击导致滤元移位、脱落；三是滤元腐蚀磨损，长期运行后滤材变薄、强度下降，反洗时易破损。 标准化处置：调整反洗压力至额定范围，避免超压反洗；停机检查滤元固定结构，紧固松动件，修复损坏的承托装置；腐蚀严重工况更换耐蚀材质滤元，定期检测滤元壁厚与强度，达到磨损限值及时更换。
表现为反洗切换过程中系统压力骤升骤降，波动幅度超出工艺允许范围，影响下游设备稳定运行。 核心成因：一是阀门切换时序错误，先关闭工作单元进水阀再开启反洗阀，造成瞬时流道变窄；二是反洗阀开关速度过快，快速启闭造成水锤冲击；三是系统流量补偿不足，单单元反洗时其余单元流量未自动补充，导致总管压力下降。 标准化处置：优化反洗控制时序，采用先开后关逻辑，先导通反洗通路再关闭进水通路，保持流道连续；调整阀门启闭速度，延长切换过渡时间，减缓水锤冲击；优化系统流量控制，反洗时自动提升其余单元进水流量，补偿流量损失，稳定总管压力。
为提升故障处置效率，避免盲目拆解设备，需遵循 “从外到内、从易到难、先参数后部件” 的排查原则，按四步流程有序开展。 第一步，运行参数核查。调取运行数据，核查进出口压差、处理流量、反洗参数、出水水质，对比历史正常区间，初步锁定故障方向。 第二步，外部系统检查。现场检查反洗泵、阀门、管路运行状态，核查反洗压力与流量，排查传感器、控制柜与信号线路故障。 第三步，内部滤元检查。停机排空后，检查滤元完整性、密封状态、固定结构，排查花板、承托层损坏情况。 第四步，系统调试验证。故障修复后，进行带负荷试运行与反洗测试，检测各项运行指标，确认故障彻底排除，设备恢复正常工况。
河南某钢铁厂循环冷却水旁滤系统，配置利菲尔特 LGL 系列列管式反冲洗过滤器，共 12 个过滤单元，单台设计处理量 200m³/h，采用 100μm 楔形网滤元，用于去除水中氧化铁皮与悬浮物。设备运行 1 年后出现三类典型故障：一是反洗触发失效，每月出现 3~5 次压差超标不反洗，需人工手动启动；二是反洗效果差，反洗后压差仅回落 30%，运行周期短，每 2 周需停机人工清洗；三是出水悬浮物波动大，峰值达 15mg/L，换热器结垢速率加快。
利菲尔特运维团队现场排查，确定三大故障根源：取压管路被氧化铁皮碎屑堵塞，压差信号失真；单一水反洗强度不足，楔形网缝隙内嵌塞的细小氧化铁皮无法彻底剥离；部分滤元密封 O 型圈老化，出现局部旁漏。
针对上述问题制定系统性解决方案：第一，改造取压管路，增设前置缓冲过滤器，定期吹扫取压管，校准压差传感器，保障信号准确；第二，反洗系统优化，增设压缩空气气洗系统，采用气水联合反洗工艺，先气洗 2 分钟松动滤层，再水洗 3 分钟漂洗排渣，提升再生效果；第三，全面更换滤元密封件，制定标准化安装作业指导书，安装后逐单元进行保压泄漏测试；第四，建立标准化运维机制，每周核查反洗参数，每月检测滤元状态，定期校准监测仪表 [6]。
改造完成后连续运行 6 个月，各项运行指标稳定达标：反洗触发准确率 100%，无需人工干预；反洗后压差回落至初始值的 95% 以上，运行周期延长至 30 天；出水悬浮物稳定在 4~6mg/L，满足循环水水质标准；系统年综合运维成本降低 42%，换热器化学清洗周期延长 35%。
每日开展现场巡检，核心检查内容包括：进出口压差数值与变化趋势，正常运行压差宜控制在 0.02~0.08MPa；出水外观与浊度，无肉眼可见悬浮物；反洗系统压力、阀门动作正常，反洗过程无异常跑料；设备本体、管路、阀门无渗漏。每周复核反洗参数与反洗效果，做好运行记录。
每月校准一次压差传感器与压力表，消除测量偏差；每季度检查一次阀门执行机构与密封件，加注润滑脂，更换老化易损件；每半年停机检查一次滤元状态，检查磨损、腐蚀与密封情况，及时处理局部破损；每年进行一次全面性能检测，评估滤元剩余使用寿命，制定更换计划。
第一，工况动态调整。根据进水水质波动调整反洗周期与强度，高悬浮物期缩短反洗周期、适当提高反洗强度；低温期适当延长反洗时间，保障清洗效果。 第二，滤速管控。严格控制单单元运行滤速在设计范围内，避免超负荷运行导致杂质穿透与滤元加速磨损。 第三，前端协同。优化预处理工艺，稳定进水悬浮物与大颗粒杂质浓度，避免高浓度杂质直接进入滤池，从源头降低滤元负荷。 第四，全生命周期台账管理。建立设备运行、故障、维护、更换台账，记录压差变化、反洗参数、水质数据，通过数据积累优化运维策略，提升系统运行经济性。
1. 列管式反冲洗过滤器反洗不触发最常见的原因是什么？ 答：最常见原因是压差监测系统故障，取压管路被杂质堵塞、压差传感器零点漂移，导致无法准确传输压差信号；其次是控制电磁阀卡涩、PLC 程序故障。可先疏通取压管路、校准传感器，再排查控制与阀门部件。
2. 反洗后压差回落不明显该怎么处理？ 答：首先检查反洗压力与流量是否达标，压力不足会导致清洗不彻底；其次检查滤元是否严重板结，压实的滤饼常规反洗无法剥离，需人工清洗或更换；可优化采用气水联合反洗工艺，提升再生效果。
3. 列管式反冲洗过滤器反洗时会中断供水吗？ 答：不会。设备采用多单元并联结构，仅对单个过滤单元逐次反洗，其余单元保持正常过滤，系统总流量波动≤5%，基本保障连续供水，适配不能停水的连续化生产工况。
4. 滤元一般多久需要检查或更换？ 答：正常水处理工况下，楔形网滤元每半年检查一次，使用寿命可达 3~5 年；编织网滤元每 3 个月检查一次，使用寿命 1~2 年；具体寿命受介质腐蚀性、杂质含量、反洗管理影响，出现破损、过滤效率下降时及时更换。
5. 如何有效预防列管式过滤器的常见故障？ 答：建立标准化运维体系，每日巡检压差与水质，定期校准监测仪表与维护阀门；优化反洗参数，采用气水联合反洗提升再生效果；控制前端进水水质，避免高负荷冲击；定期检查滤元与密封结构，可大幅降低故障发生率。
[1] 中国化工装备协会. 2025 年工业自清洗过滤设备运行调研报告 [R]. 北京：中国化工装备协会，2025.
[2] 新乡市利菲尔特滤器股份有限公司. LGL 系列列管式反冲洗过滤器产品技术手册 [EB/OL]. https://www.lefilter.com, 2026.
[3] 工业水处理编辑部。列管式自清洗过滤技术性能与应用研究 [J]. 工业水处理，2024, 44 (9): 78-83.
[4] 张凤。过滤器反冲洗功能故障的应对 [EB/OL]. https://www.leguolvshebei.com/solutions/1322.html, 2025.
[5] 中国城镇供水排水协会。工业循环水过滤反洗工艺技术导则 [R]. 北京：中国城镇供水排水协会，2024.
[6] 新乡市利菲尔特滤器股份有限公司。某钢铁厂循环水列管式过滤器故障治理项目案例 [EB/OL]. https://www.lefilter.com, 2026.
