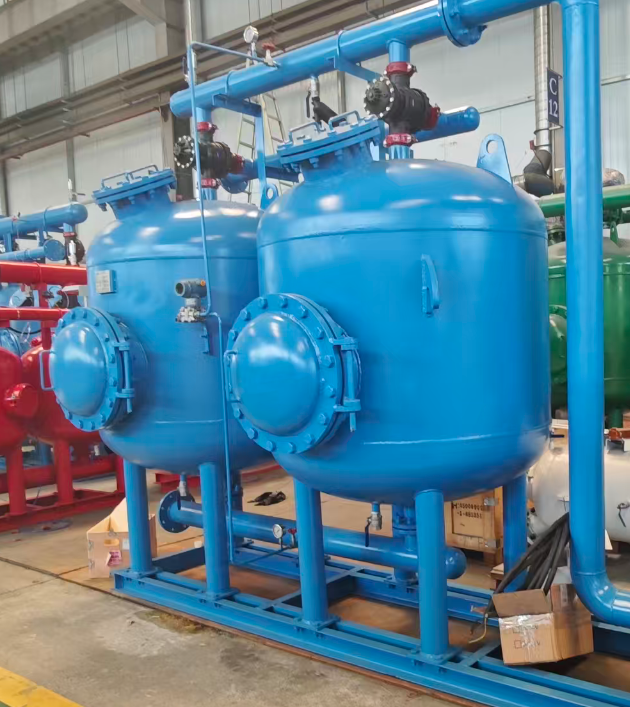

利菲尔特 QCS 系列浅层沙过滤器采用承压罐体模块化设计，主要由布水系统、滤料层、承托层、集水系统、反洗系统与智能控制单元六大核心部分构成。罐体材质可选用碳钢防腐、304 不锈钢、玻璃钢，适配不同腐蚀工况；单台处理流量覆盖 20m³/h~500m³/h，可通过多罐并联实现任意规模扩容。
布水系统采用穹顶式辐射布水器，均匀分布进水水流，避免局部高速水流冲刷滤层表面，保障滤层平整度；滤料层可配置单层石英砂或双层无烟煤 + 石英砂梯度滤料，根据水质与处理目标灵活选型；承托层采用五级级配卵石，自下而上粒径递减，总厚度 350mm~500mm，既承托滤料防止流失，又均匀分布反洗水流上海市住房...；集水系统采用底部多孔集水板与集水管组合，均匀收集过滤后水体，避免局部偏流；反洗系统配套压缩空气气源与反洗水泵，实现气水联合反洗；控制单元支持压差触发与定时触发双模式，可接入 PLC 系统实现全自动无人值守运行。
浅层沙过滤器属于典型的表面过滤为主、深层截留为辅的过滤设备，核心机理为表层滤饼过滤。
过滤过程中，原水经顶部布水器均匀分布，以层流状态垂直向下穿过滤料层。大于滤料孔隙的大颗粒杂质被直接截留在滤层表面，随着过滤持续进行，表面杂质逐渐堆积形成连续的滤饼层。这层滤饼本身具备筛分与吸附双重作用，可进一步截留更细小的悬浮物、胶体与藻类，成为发挥过滤作用的核心功能层。相较于传统深床滤池的深层过滤机理，浅层沙过滤器的杂质截留主要发生在滤层表面几厘米范围内，滤层内部孔隙不易堵塞，因此可承受更高的滤速，纳污容量集中于表层，反洗时易整体剥离，再生效率高。
滤料层的梯度级配进一步强化了过滤效能：上层粗滤料截留大颗粒杂质，下层细滤料保障最终过滤精度，形成 “上松下密” 的孔隙结构，既提升了整体纳污容量，又避免了表层过早堵塞。研究数据显示，采用合理梯度级配的浅层沙过滤器，过滤周期较单一粒径滤料延长 40% 以上。
随着过滤过程持续，滤层表面滤饼逐渐增厚，进出口压差逐步升高。当压差达到设定阈值（通常 0.05MPa~0.08MPa）或达到设定运行周期时，系统自动启动反洗再生程序，通过气水联合冲刷剥离滤层杂质，恢复过滤性能。
反洗过程分为三个阶段：第一，气洗阶段，关闭进出水阀，开启排污阀与进气阀，通入 0.4MPa~0.6MPa 压缩空气，气洗强度 15L/(m²・s)~20L/(m²・s)，历时 1min~3min。气流在滤层中形成强烈扰动，使滤料充分流化碰撞，剥离表面附着的杂质与滤饼，松动滤层结构建标库。第二，气水混洗阶段，同时通入压缩空气与反洗水，进一步冲刷悬浮杂质。第三，水洗阶段，关闭进气阀，单独用水漂洗，水洗强度 8L/(m²・s)~12L/(m²・s)，历时 5min~7min，将悬浮的杂质随反洗水排出系统。反洗过程控制滤层膨胀率在 30%~50%，既保障杂质充分剥离，又避免滤料流失与混层。
反洗完成后，关闭排污阀与反洗阀，开启进水阀，设备恢复正常过滤状态。整套反洗过程仅需 8min~15min，反洗耗水量仅为处理水量的 1%~3%，远低于传统深床滤池，运行经济性显著。
浅层沙过滤器的滤层厚度远薄于传统深床滤池。单层石英砂滤料厚度通常为 300mm~600mm，双层无烟煤 + 石英砂滤料总厚度为 600mm~800mm，仅为传统深床滤池的 50%~60%。滤层变薄大幅降低了水流阻力，过滤过程压损≤0.03MPa，显著降低了提升泵的运行能耗。
高滤速是浅层沙过滤器的核心优势。常规单层石英砂滤料滤速为 8m/h~15m/h，双层梯度滤料滤速可达 15m/h~30m/h，是传统深床滤池的 1.5~2 倍。相同处理水量下，设备占地面积与体积大幅减小，特别适合场地受限的改扩建项目搜狐。滤速设计需结合进水水质与出水要求，高悬浮物、高精度场景适当降低滤速，低浊度、大流量场景可适当提升滤速。
滤料级配遵循 “上粗下细、均匀连续” 的原则。有效粒径 d₁₀根据出水精度选择，常规预处理场景 d₁₀=0.8mm~1.2mm，高精度场景 d₁₀=0.5mm~0.8mm。不均匀系数 K₈₀宜≤1.6，优质级配控制在 1.3~1.4，级配不均会导致细颗粒下沉、滤层分层，造成表层板结、纳污容量下降北京石油化...。双层滤料采用上层无烟煤（d₁₀=1.0mm~1.6mm）+ 下层石英砂（d₁₀=0.6mm~1.0mm）的组合，利用密度差异形成稳定梯度，反洗后不混层，纳污容量较单层提升 50% 以上建标库。
反洗强度需匹配滤料密度与粒径。石英砂滤料水洗强度 12L/(m²・s)~15L/(m²・s)，无烟煤滤料 10L/(m²・s)~12L/(m²・s)；气洗强度统一为 15L/(m²・s)~20L/(m²・s)。滤层膨胀率控制在 30%~50%，反洗时间 8min~15min。采用先气后水的气水反洗工艺，再生效果较单一水反洗提升 40% 以上，可有效防止滤层板结，延长过滤周期建标库。
河南新乡某 2×300MW 热电厂循环冷却水旁滤系统，原配置传统深床砂滤池，单台处理量 100m³/h，滤层厚度 1200mm，设计滤速 8m/h。运行中暴露出三大核心问题：一是滤速慢、处理能力不足，旁滤流量仅为循环水量的 2%，达不到设计要求；二是占地面积大，机房空间不足，无法扩容；三是反洗耗水量大，运行成本高。
2025 年该厂对旁滤系统进行升级改造，采用利菲尔特 QCS 系列浅层沙过滤器共 4 台，单台设计处理量 120m³/h，总处理能力 480m³/h，旁滤率提升至 5%。滤料采用双层梯度结构：上层 400mm 优质无烟煤，有效粒径 1.0mm~1.4mm，K₈₀≤1.4；下层 400mm 均质石英砂，有效粒径 0.6mm~1.0mm，K₈₀≤1.5；总滤层厚度 800mm。配套气水联合反洗系统，采用压差触发模式，反洗阈值设定为 0.06MPa。
改造后连续运行 6 个月，各项运行指标显著提升：滤速提升至 15m/h，单台处理能力提升 50%；设备占地面积较原深床滤池减少 42%，适配机房空间；反洗耗水量降低 45%，运行能耗降低 28%；出水悬浮物稳定在 3mg/L~5mg/L，浊度≤3NTU，满足循环冷却水水质标准，换热器结垢速率下降 38%；系统年综合运维成本降低 32%，技术改造投资回收期约 8 个月。
针对夏季循环水菌藻滋生、黏性杂质增多导致压差上升加快的问题，技术团队优化运行方案：在循环水中投加适量杀菌剂，控制菌藻繁殖；优化反洗参数，缩短定时反洗周期，增设每周一次强化气洗。优化后，夏季工况下过滤周期仍可维持 24 小时以上，系统运行稳定性进一步提升。
第一，滤速优化管控。严格控制运行滤速在设计范围内，避免超负荷运行导致杂质穿透、出水水质下降；进水水质波动时，动态调整处理水量，保障出水稳定。 第二，反洗管理优化。优先采用压差触发反洗模式，结合定时备用模式，避免过度反洗或反洗不及时；根据进水杂质特性动态调整反洗强度与时间，高黏性杂质工况适当延长气洗时间。 第三，滤料全生命周期维护。每年补充 5%~10% 的自然损耗滤料，每 2~3 年进行一次全面筛分，去除破碎细粉，补充新滤料；新滤料装填前需进行酸洗预处理，去除粉尘与细粒。 第四，前端水质协同。控制进水悬浮物浓度≤20mg/L，高浊度进水前端增设混凝沉淀预处理，避免大颗粒杂质直接进入滤层，从源头降低滤层负荷，延长运行周期。
1. 浅层沙过滤器和传统深床滤池核心区别是什么？ 答：核心区别在于过滤机理与滤层结构。传统深床滤池为深层过滤，杂质截留在滤层内部，滤层厚、滤速慢、占地面积大；浅层沙过滤器为表层过滤为主，杂质主要截留在滤层表面，滤层薄、滤速快、占地面积小，相同处理量下占地减少 30% 以上，能耗降低 20% 以上。
2. 浅层沙过滤器为什么采用气水联合反洗？ 答：气洗可通过气流扰动充分松动滤层，剥离滤料表面附着的杂质与滤饼，再通过水洗漂洗排出，再生效果较单一水反洗提升 40% 以上；可有效防止滤层板结，延长过滤周期，同时反洗耗水量减少 30% 以上，运行更经济。
3. 浅层沙过滤器的滤速越高越好吗？ 答：不是。滤速越高，处理能力越强，但过滤精度会下降，杂质易穿透，且滤层堵塞加快。需根据进水水质、出水要求与处理能力综合确定，常规预处理场景 8~15m/h，大流量低浊度场景可提升至 15~30m/h。
4. 双层滤料比单层滤料好在哪里？ 答：双层滤料采用上层无烟煤、下层石英砂的梯度结构，上层大孔隙纳污，下层细孔隙保障精度，纳污容量是单层的 1.5 倍以上，过滤周期延长 50%；同时利用密度差异，反洗后可自动分层，不混层，运行稳定性更好。
5. 浅层沙滤料的不均匀系数 K₈₀是什么？多少合适？ 答：K₈₀是指筛下 80% 重量的颗粒粒径与有效粒径 d₁₀的比值，反映滤料粒径的均匀度。浅层沙滤料 K₈₀宜≤1.6，优质级配控制在 1.3~1.4；系数过大易导致细颗粒下沉、滤层分层板结，纳污容量下降。
[1] 新乡市佳洁宝滤器有限公司。浅层砂过滤器的工作原理详解 [EB/OL]. https://www.jjbfilter.com/product-news/15164.html, 2026.
[2] Xinxiang Lifeierte Filter. LEFILTER Shallow Sand Filter: Intelligent Pre-Treatment Pillar for Industrial Water Purity[EB/OL]. https://www.le-filter.com/Water_Filter_housing/2833.html, 2026.
[3] 搜狐。冷却塔水浑、换热器反复清洗，不靠药剂，浅层砂过滤器根除难题 [EB/OL]. https://news.sohu.com/a/1080313681_122731491, 2026.
[4] 上海海舜环保材料有限公司。浅层砂过滤器产品说明 [EB/OL]. https://www.hysunny.com/zh/shallow-bed-sand-filter-product/, 2026.
[5] 净美过滤。地表水过滤浅层砂石过滤器技术说明 [EB/OL]. https://www.jingmeiguolv.com/djzglq/685.html, 2026.
[6] 中华人民共和国住房和城乡建设部. GB 50335-2016 城镇污水再生利用工程设计规范 [S]. 北京：中国计划出版社，2016.
[7] 北京石油化工学院。污水过滤处理工程技术规范 [EB/OL]. https://www.bipt.edu.cn/pub/pdepe/docs/20190520103343377864.pdf, 2019.
[8] [10] 上海市住房和城乡建设管理委员会. DG/TJ 08—2351—2021 城镇污水深度处理反硝化砂滤池技术标准 [S]. 上海：上海市建筑建材业市场管理总站，2021.
[9] [12] 新乡市利菲尔特滤器股份有限公司。浅层砂过滤器的填料规则解析 [EB/OL]. https://www.jiezhiguolvqi.com/xingyexinwen/582.html, 2025.
