超滤后置保安过滤器布置于超滤产水侧、反渗透高压泵前端，是截留断丝碎屑、防范杂质穿透的最后一道物理屏障。传统 2.5 英寸标准熔喷滤芯存在单支通量小、配置数量多、密封点位密、纳污容量低等短板，在大流量双膜系统中易出现旁路泄漏、更换频繁、运维量大等问题。大流量水滤芯依托大直径波浪折叠结构与梯度深层滤层，兼具高通量、高纳污、少密封点的技术优势，是超滤后置保安场景的主流升级方案。通过科学的精度匹配、规范的通量核算与严格的压差管控，可高效实现断丝截留功能，为双膜系统长期稳定运行提供可靠保障。

一、超滤后置保安过滤的工艺定位与风险

（一）超滤断丝的成因与危害

超滤膜丝多为 PVDF、PVC 等高分子材质，公称孔径通常为 0.02~0.1μm，正常运行时可完全截留悬浮物、细菌与大部分胶体。但运行过程中，跨膜压差波动、频繁启停水锤、化学清洗造成的膜丝脆化、进水中硬质颗粒的磨损、膜组件安装应力等因素，都会导致膜丝出现裂纹或断裂。单根膜丝断裂后，其对应的产水通道会直接泄漏原水侧污染物，造成产水 SDI 骤升、颗粒数超标。

断丝泄漏的杂质进入反渗透系统后，会在膜面沉积形成颗粒污堵，增大运行压差、降低产水通量；硬质颗粒还可能划伤膜片表面，造成脱盐层不可逆损伤。同时，泄漏的胶体与细菌会加剧生物污堵，大幅缩短化学清洗周期，增加运维成本与膜更换风险。

（二）保安过滤的工艺定位

超滤后置保安过滤属于双膜系统的终端防护单元，核心功能包括三方面：一是常态下截留超滤产水中微量脱落的膜丝碎屑、胶体絮凝体与管道锈蚀产物，稳定反渗透进水水质；二是超滤发生断丝故障时，临时截留泄漏的大颗粒杂质，为故障排查与处置争取缓冲时间，避免反渗透系统遭受不可逆冲击；三是保护高压泵叶轮，降低颗粒磨损造成的泵效衰减与振动故障。

需明确的是，保安过滤器仅作为防护屏障，不能替代超滤的预处理功能；超滤系统仍需定期开展完整性检测，及时修复或更换断丝组件，从源头控制污染风险。

二、大流量水滤芯结构原理与工况适配性

（一）结构组成与过滤机理

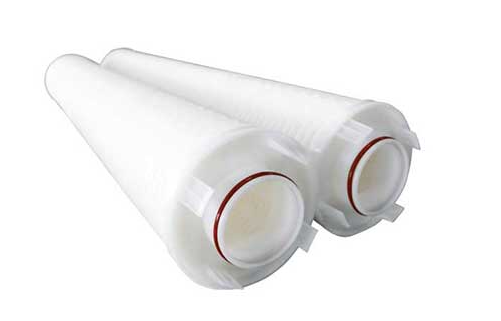

利菲尔特大流量水滤芯采用一体化无中心杆结构，核心由多层聚丙烯复合滤材经波浪式折叠成型，配套内外支撑网与热熔端盖。滤芯外径达 160~165mm，单支 40 英寸规格的有效过滤面积可达 7㎡以上，是同长度普通熔喷滤芯的 12~14 倍。滤层采用外疏内密的梯度结构：外层粗滤层孔径大，优先截留断丝碎屑与大颗粒杂质；内层精滤层孔径细密，保障最终截留精度；分级截留的特性使其纳污容量可达 8~10kg / 支，是普通熔喷滤芯的 4~5 倍。

流向采用内进外出或外进内出两种设计，超滤后置场景推荐外进内出流向，杂质截留在滤芯外侧，便于观察堵塞状态；端盖采用热熔焊接工艺，无粘合剂析出，无纤维脱落风险，适配再生水与净水场景的卫生要求。

（二）对比普通滤芯的性能优势

相较于广泛应用的 2.5 英寸标准熔喷滤芯，大流量折叠滤芯在通量、纳污、密封、运维方面均有显著优势，具体参数对比如下表所示。

表 1 大流量折叠滤芯与普通熔喷滤芯性能对比（40 英寸规格）

优势总结：一是通量大，相同处理规模下滤芯数量减少 70% 以上，过滤器壳体尺寸更小，节省机房占地；二是密封点少，旁路泄漏风险显著降低，提升防护可靠性；三是纳污容量大，更换周期延长 2~3 倍，减少停机运维频次；四是单支更换效率更高，人工成本大幅下降。

三、选型设计核心要点

（一）精度选型原则

精度选型需匹配超滤膜孔径与反渗透进水要求，遵循 “满足防护要求前提下取最低精度” 的原则，避免盲目提高精度导致纳污容量下降、更换频繁。

· 常规市政再生水、工业回用双膜系统：推荐选用 5μm 精度，可有效截留超滤断丝泄漏的颗粒与絮凝体，保障反渗透进水 SDI≤3；

· 电子超纯水、高标准回用系统：推荐选用 1~3μm 精度，进一步提升微细颗粒截留效果，保障终端水质；

· 高污染废水回用、超滤断丝风险高的场景：可采用 “10μm 预滤 + 5μm 精滤” 两级串联方案，分担精滤负荷，延长核心滤芯寿命。

精度验证需以 β 值为依据，优质滤芯对目标粒径的过滤比 β≥1000，即截留效率≥99.9%，确保防护效果。

（二）通量核算方法

单支滤芯的额定流量以常温清水为基准，超滤产水悬浮物含量低，可按额定流量上限核算；同时需预留 10%~20% 的流量余量，应对超滤断丝时的瞬时杂质冲击与流量波动。

总滤芯数量计算公式：

N = Q / q × K

式中：N 为滤芯总数量；Q 为超滤系统产水总流量，m³/h；q 为单支滤芯额定流量，m³/h；K 为余量系数，取 1.1~1.2。

例如产水流量 200m³/h 的超滤系统，选用 5μm 精度 40 英寸大流量滤芯，单支额定流量 45m³/h，余量系数 1.15，则 N=200÷45×1.15≈5.1，取整配置 6 支即可满足要求。

（三）压差管控标准

进出口压差是反映滤芯堵塞状态的核心指标，需建立三级管控标准：

· 初始压差：新滤芯在额定流量下的初始压差应≤0.03MPa，初始压差超标需排查安装偏位、密封不当或滤芯质量问题；

· 预警压差：当压差升至 0.08MPa 时进入预警状态，增加巡检频次，准备更换备件；

· 更换压差：常规工况下更换压差设定为 0.10~0.12MPa，禁止超过 0.15MPa 继续运行，防止滤层受压变形破裂、杂质穿透。

同时需监测压差上升速率，正常工况下日压差增量≤0.005MPa；若单日压差上升超过 0.02MPa，需立即排查超滤系统是否发生断丝，同步启动完整性检测，从源头处置故障。

四、市政再生水双膜系统改造案例

（一）项目背景与现存问题

河南许昌某市政污水厂再生水工程，采用 “超滤 + 反渗透” 双膜工艺，设计超滤产水量 200m³/h，产水回用于园区工业冷却与市政绿化。原超滤后置保安过滤器配置 40 支 40 英寸 2.5 英寸 5μm 熔喷滤芯。运行中存在三大核心问题：一是滤芯数量多，密封点位密集，每年出现 2~3 次密封旁路泄漏，导致反渗透段间压差快速升高；二是滤芯更换周期短，平均每 35 天需全部更换，运维工作量大；三是超滤偶发断丝时，滤芯 1~2 天即堵塞，无法提供充足的故障缓冲时间，反渗透膜化学清洗周期仅 6 个月，膜衰减速率偏高。

（二）改造方案

2025 年该项目实施保安过滤系统升级，采用利菲尔特大流量折叠滤芯替代原有普通熔喷滤芯。配置方案：选用 5μm 精度 40 英寸 PP 折叠滤芯共 6 支，单支额定流量 45m³/h，总通量预留 1.35 倍安全余量；同步改造过滤器内部安装支架与布水结构，适配大流量滤芯安装尺寸；配套压差在线监测与超标报警装置，联动中控系统预警。

（三）运行效果

改造后连续运行 6 个月，各项指标显著改善，对比如下表所示。

表 2 改造前后系统运行指标对比

经测算，改造后年节约滤芯耗材、人工运维、膜清洗等成本合计约 12.8 万元，设备改造投资回收期约 4.5 个月。针对运行初期出现的超滤断丝导致压差突升问题，技术团队优化管控流程：压差触发 0.08MPa 预警时，自动联动超滤完整性检测程序，快速定位断丝组件并及时封堵；同时在超滤产水母管增设在线颗粒计数器，实现断丝故障早发现、早处置。优化后，滤芯运行周期恢复至设计值，反渗透系统运行稳定性显著提升。

FAQ

1. 超滤产水水质已经达标，还有必要设置后置保安过滤器吗？ 答：有必要。超滤系统长期运行存在膜丝断裂的潜在风险，断丝具有突发性，短时间内即可造成大量杂质穿透。后置保安过滤器可在断丝故障发生时临时截留杂质，为故障排查处置争取缓冲时间，避免反渗透系统遭受不可逆冲击，是双膜系统必备的防护屏障。

2. 超滤后置保安滤芯精度选越高越好吗？ 答：不是。精度越高，纳污容量越小，更换越频繁，运行成本越高；同时过高精度对超滤产水的常规水质提升作用有限。常规双膜系统选用 5μm 精度即可满足反渗透防护要求，高标准场景可选用 3μm，需结合水质要求与运维成本综合平衡。

3. 大流量滤芯可以直接替换原有普通熔喷滤芯吗？ 答：若过滤器壳体内径、安装高度与接口规格匹配，通过更换内部安装支架即可完成替换；若壳体尺寸不匹配，可更换对应规格的过滤器壳体。改造无需改动主管路，施工周期短，见效快，适合已投产双膜系统的提效升级。

4. 怎么快速判断超滤系统是否发生了断丝？ 答：最直接的信号是保安滤芯压差短时间内快速上升，同时反渗透进水 SDI、浊度同步升高；进一步可通过超滤产水侧颗粒计数、浊度监测定位异常，最终通过完整性检测（压力衰减法、气泡点法）确认断丝位置并处置。

5. 大流量滤芯压差上升过快是什么原因？ 答：常见原因包括四类：一是超滤系统发生断丝，大量杂质泄漏进入产水；二是前端预处理失效，进水悬浮物、胶体负荷超标；三是滤芯选型精度过高，纳污容量不足；四是安装偏位、密封不当导致局部过流面积不足。需按照 “先查水质 - 再查选型 - 后查安装” 的顺序分步排查。

参考文献

[1] 王晓琳，丁晓。双膜法水处理技术应用进展与膜污染控制 [J]. 膜科学与技术，2023, 43 (2): 178-186.

[2] 中国膜工业协会. 2024 年双膜法水处理系统运行现状调研报告 [R]. 北京：中国膜工业协会，2024.

[3] 中华人民共和国国家质量监督检验检疫总局. GB/T 19249-2014 反渗透水处理设备 [S]. 北京：中国标准出版社，2014.

[4] 新乡市利菲尔特滤器股份有限公司。大流量水滤芯产品技术手册 [EB/OL]. https://www.lefilter.org, 2026.

[5] 新乡市利菲尔特滤器股份有限公司。某市政再生水双膜系统保安过滤升级项目案例 [EB/OL]. https://www.lefilter.org, 2026.
